可飽和アウトプットカプラ　　　　　
SOC　−　Saturable Output Coupler


波長　1040nm、1064nm

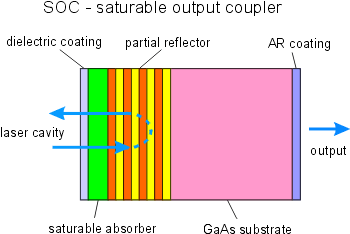

可飽和アウトプットカプラ（SOC）は、可飽和吸収ミラー（SAM)とアウトプットカプラを組み合わせた製品です。
パッシブモードロッキングLD励起固体レーザに使用頂けます。
＜SOCの用途＞
1)　固体レーザのパッシブモードロッキング
2)　レーザのアウトプット素子
チップ仕様
チップサイズ 5mm x 5mm
チップ厚み 625um、半絶縁性GaAs
前面コーティング 誘電体保護膜コーティング付
背面コーティング ARコーティング付

■　製品一覧　■

品　　番 動作波長 可飽和吸収率 反射率 透過率
SOC-1040-1.0-x 1040nm 1.0% 0.6% 1.5%
SOC-1040-2.0-x 2.0% 1.2% 3%
SOC-1040-2.7-x 2.7% 1.7% 4%
SOC-1040-3-x 3% 1.8% 0.4%
SOC-1040-6-x 6% 3.5% 0.5%
SOC-1040-8-x 8% 5% 0.6%
SOC-1064-0.8-x 1064nm 0.8% 0.5% 1.0%
SOC-1064-1.8-x 1.8% 1.1% 2.2%
SOC-1064-2.0-x 2.0% 1.2% 0.3%
SOC-1064-2.7-x 2.7% 1.7% 3.2%
SOC-1064-4-x 4% 2.8% 0.5%
SOC-1064-7-x 7% 4% 0.7%

　　　品番中のxには、ご希望に応じて以下の数字・アルファベットが入ります。

　　 　【例】 SOC-1040-1.0-25.4g
マウント種類
x=0 マウントなし, チップサイズ 5 mm x 5 mm,　チップ厚み 625um
x=12.7g φ12.7mmのヒートシンク熱伝導率の高い接着剤でマウント
(ヒートシンク背面にφ4mmのアウトプット用ホール有）
x=25.4g φ25.4mmのヒートシンクに熱伝導率の高い接着剤でマウント
(ヒートシンク背面にφ4mmのアウトプット用ホール有）
x=FC/PC 両端子FCコネクタ/PC研磨のシングルモードファイバ(1m)のフェルール上にマウント
（他のコネクタタイプにも対応可能です）
