IRflex社 IRF-Se カルコゲナイド近~遠赤外線ファイバ (1.5~10um用)
|
 |
|
IRflex社製カルコゲナイドガラスは、カルコゲン元素(硫黄、セレン、テルル)に、ヒ素、アンチモン、ゲルマニウムなどの元素を加えたものです。 石英と比較して、スペクトルの中赤外および遠赤外帯域での透過率、低フォノンエネルギー、高屈折率、非線形性などの有望な特性を 持っています。カルコゲナイドガラスファイバは、中赤外帯域でのレーザー照射、化学センシング、熱画像や温度監視の用途に適しています。 |
| ■ IRF-Seシリーズ |
 |
|
◆ IRF-Se-100 |
|
|
◆ IRF-Se-100 (R&D) |
|
|
◆ IRF-Se-300 |
|
|
◆ IRF-Se-12 |
|
| ■ 特長と用途 | |
| ■ 仕 様 | |
| ■ メーカ資料 |
| ■ IRF-Seシリーズ | |
|
IRflex社製近〜遠赤外線(LWIR)ファイバは、超高純度カルコゲナイドガラスAs2Se3で構成されており、1.5~10umの近〜遠赤外波長を高い伝送効率で 生成・伝搬するように特別設計・製造されています。その非線形性は石英ガラスファイバの約1000倍です。 |
|
| ◆ IRF-Se-100 |
 |

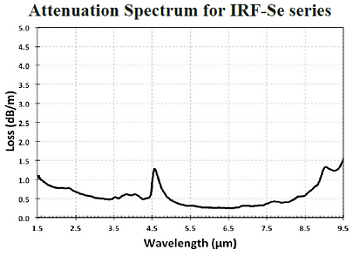

| IRflex社製IRF-Se-100マルチモード近〜遠赤外線ファイバの伝送範囲は1.5~8um、3.95umの最小伝送損失(typical)は0.29dB/mです。 | |
| ◆ IRF-S-100 (R&D) | |
| IRflex社製IRF-Se-100(R＆D)マルチモード近〜遠赤外線ファイバは、伝送範囲が1.5~10umと最も広く、5.98umの最小伝送損失(typical)は0.58dB/mです。 | |
| ◆ IRF-Se-300 | |
| IRflex社製IRF-Se-300マルチモード近〜遠赤外線ファイバの伝送範囲は1.5~9.7um、2.59umで最小光損失(typical)は0.21dB/mです。 医療用レーザ用に設計されました。 |
| ◆ IRF-Se-12 | |
|
IRflex社製IRF-Se-12シングルモード近〜遠赤外線ファイバの伝送範囲は1.5~9.7um、2umの最小光損失(typical)は0.32dB/mです。
このSI型の 近〜遠赤外線ファイバは、コア径12um、NA0.47、コア屈折率2.7で、7.4umのカットオフ波長を超える範囲で常にシングルモードとなります。 広帯域でシングルモードのファイバとして、近〜遠中赤外線の伝送や、スーパーコンティニウム生成に使用可能です。 |
|
| ■ 特長と用途 | ページ上に戻る |
| ◆ 特長 | ◆ 用途 |
|
|
| ■ 仕 様 | ページ上に戻る |
| ファイバ型番 | IRF-Se-100 (R&D) | IRF-S-100 | IRF-Se-300 | IRF-Se-12 |
| コア径(um) | 100 | 100 | 300 | 12 |
| クラッド径(um) | 170 | 170 | 370 | 170 |
| コーティング径(um) | 330 | 330 | 550 | 330 |
| コア/クラッドの組成 | As2Se3 | As2Se3 | As2Se3 | As2Se3 |
| 透過範囲(um) | 1.5~10 | 1.5~8 | 1.5~9.7 | 1.5~9.7 |
| コア屈折率 | 2.7 | 2.7 | 2.7 | 2.7 |
| NA | 0.271 | 0.275 | 0.3543 | 0.47 |
| ■ メーカ資料 | ページ上に戻る |
| IRF-Se-series-LWIR-Fiber-Datasheet_V202101 |
| IRflex Standard Cable Ordering Chart_20210112V1 |
| MIR Chalcogenide Fiber and Devices published at PW2015 |
