DHB1500

Erドープ偏波面保存ファイバ

●　高変換効率

●　高偏光消光比


DHB1500は、Erドープのボータイ型偏波保持ファイバです。

モードロックファイバレーザや、偏波面保存が必要なEDFAに最適です。

DHB1500の増幅特性はMetroGainのM-5と同等で、8〜14ｍゲイン長で、
-30ｄBまでの偏波消光比が達成可能です。

DHB1500は980nm励起用に設計されています。

■　仕様

　品　番 　DHB1500 　DHB1500-LA
　カットオフ波長 　860-960nm
　N. A. 　0.22 - 0.26 　0.22 - 0.24
　モードフィールド径 　5.1-6.7um @1550nm 　5.5-6.7um @1550nm
　励起波長での吸収 @980nm 　10dB/m（典型値） 　-

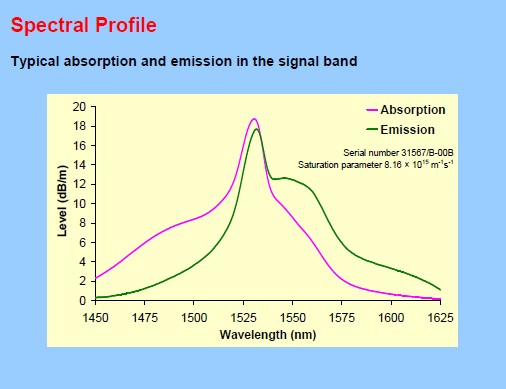

　ピーク波長での吸収 @1531nm 　12-27dB/m 　3.0-5.5dB/m
　ビート長 　≦4mm
　プルーフテスト 1% (100kpsi)
　バックグラウンドロス 　≦20dB/km 　≦15dB/km
　クラッド径 　125 ± 1um
　コア偏芯 　<1.0um
　コーティング径 　245um±7um
　コーティングタイプ 　2層アクリレート
　動作温度 　-55-85℃

詳細につきましては、メーカ仕様書をご参照下さい。
