Fibercore社　HB　偏波保持ファイバー

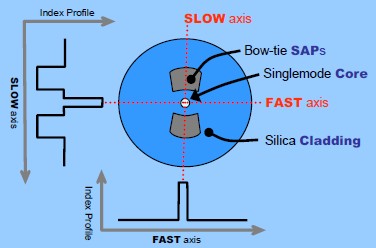

HB　ボータイ型偏波保持ファイバ

センサー、研究用途向けの高NA&曲げ感度の低いファイバ

　　　　　　　　　　●　波長488nmから1550nmまで、7種類のファイバでカバー
　　　　　　　　　　●　通常、メーカ在庫から即納
　　　　　　　　　　●　良好な偏光特性（内部損失を最小化しながら複屈折を最大化）
　　　　　　　　　　●　消光比-30～-35dB（典型値）
　　　　　　　　　　●　高NAにより、低曲げ損失（マクロ&マイクロ）

一般的なシングルモードファイバは、直交する2つの直線偏光モードとして伝搬します。
これらのモードは強く結合しているため、伝搬する光は、温度変化等によって生じるや光場の僅かな摂動で、
2つのモード間を行き来します。
この不安定さの結果として、2つのモード間パワー分布（=出射光の偏光方向）がランダムで時変的です。

一方、Fibercore社のHiBi偏波保持ファイバは、基本的な伝搬はシングルモードですが、
直線偏光モードの結合は弱くなります。
複屈折が高くなると、直線偏光モードの結合は弱くなるため、2つのモードに入射された光は
行き来（=クロスカップリング）出来ないため、結果として、伝搬した光の偏光は保持されています。

■　仕様

-	HB450^a	HB600	HB750	HB800	HB1000	HB1250	HB1500
設計波長¹	488nm - 514nm	633nm - 688nm	780nm	830nm	1064nm	1300nm	1550nm
カットオフ波長	350nm - 470nm	500nm - 600nm	610nm - 750nm	600nm - 800nm	840nm - 1020nm	1030nm - 1270nm	1230nm - 1520nm
N. A.	0.10-0.13	0.14 - 0.18
モードフィール径²	3.6um	3.2um	4.0um	4.2um	5.4um	6.6um	7.9um
減衰値　　　@設計波長³	<100dB/km	<15dB/km	<8dB/km	<5dB/km	<3dB/km	<2dB/km	<2dB/km
ビート長⁴	<2mm
プルーフテスト	1.0% (100kpsi)
クラッド径	125um±1um
コア偏芯	<0.75um	<1.0um
コーティング径	245um±5%（2層アクリレート）

1.　設計波長は、そのファイバが使用される代表的な波長です。
　　通常、ファイバのカットオフ波長から最大200nm長い波長まで、シングルモードで伝送されます。
2.　モードフィールド径は、NAとカットオフ波長を使用して予測的に算出された、伝送波長における値です。
3.　減衰値は、最も短い波長の光を伝送した場合に想定される最も低い値で表されています。
4.　全てのHBファイバに対して、ビート長は波長633nmで測定されています。ビート長は、伝送波長によって変わります。
a.　HBファイバのコアにはゲルマニウムがドープされています。設計波長488nmと514nmにおきましては、
　カラーセンターが生じ易くなりますので、入射パワーは慎重にご考慮下さい。詳細情報はこちらです。
