クラッドポンプ用ファイバ SMM900 Cladding-Pump Component Fibers

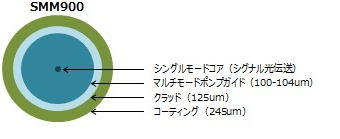

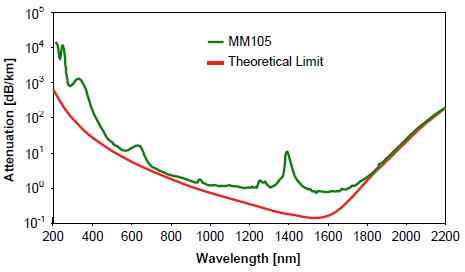

○　SMM900：　ポンプ光とシグナル光伝送用のシングルモード/マルチモードハイブリッドファイバ 　　　　　　　　　　　　○　コア径とNAが同じである事で、融着接続による損失を最小化 　　　　　　　　　　　　○　Ybドープのダブルクラッドファイバ（品番CP1100）や 　　 　　　　　　　　　　　　Er&Ybコドープのダブルクラッドファイバ（品番CP1500Y）の接続用 クラッドポンプのアンプ設計において重要なコンポーネントの一つに、IWDMがあります。 IWDMは、マルチモードのポンプ光とシグナル光を合波し、その合波された光をドープファイバに カップリングするコンポーネントです。 IWDMの製作には、3種類の互換性のあるファイバ− 励起光伝送用のマルチモードファイバ、 信号光伝送用のシングルモードファイバ、シングルモードとマルチモードの双方を伝送するファイバが必要です。 光学系全体の損失を最小限に抑えるため（=出来る限り高効率にするため）、これらのファイバの 光学特性には互換性が必要です。また、クラッドポンプのドープファイバとの互換性も要求されます。 SMM900は、IWDM（ポンプ/シグナル光のコンバイナ）の製作用として、 Fibercore社のCP1500Y（Er&Ybコドープ）とCP1100（Ybドープ）ダブルクラッドファイバと 最適に接続出来る様、設計されています。 SMM900は、マルチモードのポンプ光とシングルモードのシグナル光の両方を伝送し、 ドープファイバにカップリングします。 コアとクラッドの材質は、MM105と同じで、純粋石英のマルチモードコアとフッ素ドープ石英の クラッドからなりますが、シグナル光は、シングルモードコアを伝搬します。 SMM900のコア材質は純粋石英で、その透過特性は理論的限界値に非常に近いため、 広い範囲のポンプ波長を数mに渡って殆ど損失なく伝送可能です。 SMM900を使用して製作したIWDMも供給しています。 ■　仕様 品番 SMM900 　シグナル光のＭFD 6.5-8.2um@1550nm 　シングルモードコアのNA 0.18-0.20 　シングルモードの 　カットオフ波長 870-970nm 　減衰(典型値) 4dB/km@1550nm 　コアの返信 ≦0.75um 　ポンプガイドの直径 100-104um 　ポンプガイドの直径NA 0.23-0.25 　クラッド径 125um±1um 　プルーフテスト 1% (100kpsi) 　コーティング径 245um±7um 　コーティングの材質 2層アクリレート 　動作波長 -55-85℃ ■　メーカ仕様書
