Fiberguide グレーデッドインデックス型(GI型)光ファイバ
Graded Index Fibers (AGI-Series)

■ 特 長
・ 50/125umタイプと62.5/125umタイプ
・ 光源とファイバを効率良く結合
・ 低損失
・ 低曲げ損失
・ 広バンド幅

■ 用 途
・ データ通信
・ レーザシステム
・ 医療
・ オイル&ガスのダウンホールセンサ
・ フォトニクスデバイス
・ 光学センサシステム


■ 仕 様
【共通仕様】
仕様 AGI50/125 AGI62.5/125
N. A. 0.2 0.275
コア/クラッドの偏心 ≦1.0um ≦1.0um
クラッドの非真円度 ≦1% ≦1%
減衰@850nm ≦2.7dB/km ≦3.0dB/km
減衰@1300nm ≦0.8dB/km ≦0.8dB/km
バンド幅@850nm ≧200MHz・km ≧500MHz・km
バンド幅@1300nm ≧500MHz・km ≧500MHz・km


【その他の仕様】
品 番 コア径
[um]
クラッド径
[um]
コーティング径
[um]
コーティング材
AGI50/125/250Y 50 125 250 アクリレート
AGI50/125/145T 50 125 145 ポリイミド
AGI50/125/175A 50 125 175 アルミニウム
AGI50/125/155G 50 125 155 ゴールド
AGI62.5/125/250Y 62.5 125 250 アクリレート
AGI62.5/125/145T 62.5 125 145 ポリイミド
AGI62.5/125/175A 62.5 125 175 アルミニウム
AGI62.5/125/155G 62.5 125 155 ゴールド

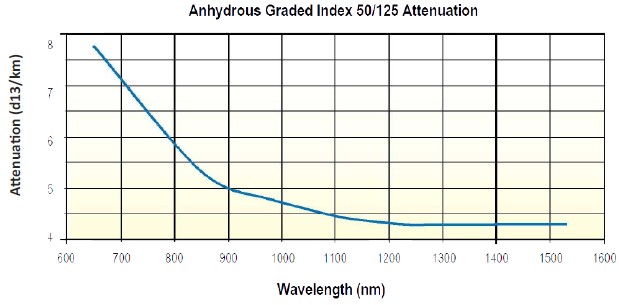

■ 減衰曲線
※ データは、ポリマーコート付きの減衰データです。メタルコーティング付きの場合の減衰データは異なりますので、別途お問合せ下さい。

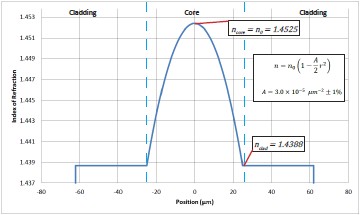

■ 50/125umファイバの屈折率データ @850nm

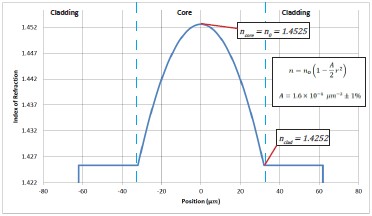

■ 62.5/125umファイバの屈折率データ @850nm


■ メーカ仕様書
