エンドキャップ付きハイパワー伝送用マルチモードファイバアッセンブリ
End Capped High Power Assemblies

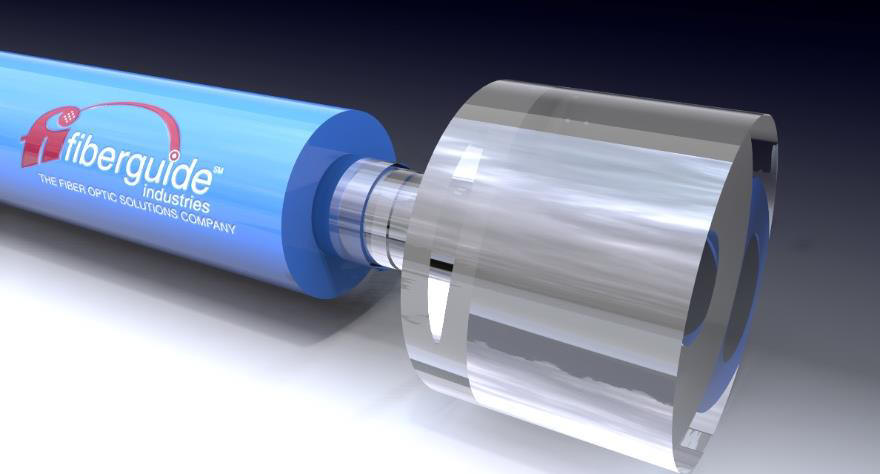

Fiberguide社のエンドキャップ付きアッセンブリは、ビーム入射側のファイバ端面に石英ガラスロッドが融着されています。これにより、ビーム入射時のパワー密度を下げ、これまでより３倍近いビームパワーのハンドリングが可能となりました。
■　特長
  • 数100W、数kWのパワー伝送可能
  • 入射側・出射側の両端にHPSMA、FD-80コネクタ対応
  • エポキシフリー
  • 熱エネルギーを効率良く分散し、ファイバ端面へのダメージを回避
  • 端面をレーザグレード研磨し、ハンドリングパワーを最大化
  • ARコーティングオプションあり

■　仕組みと使用法

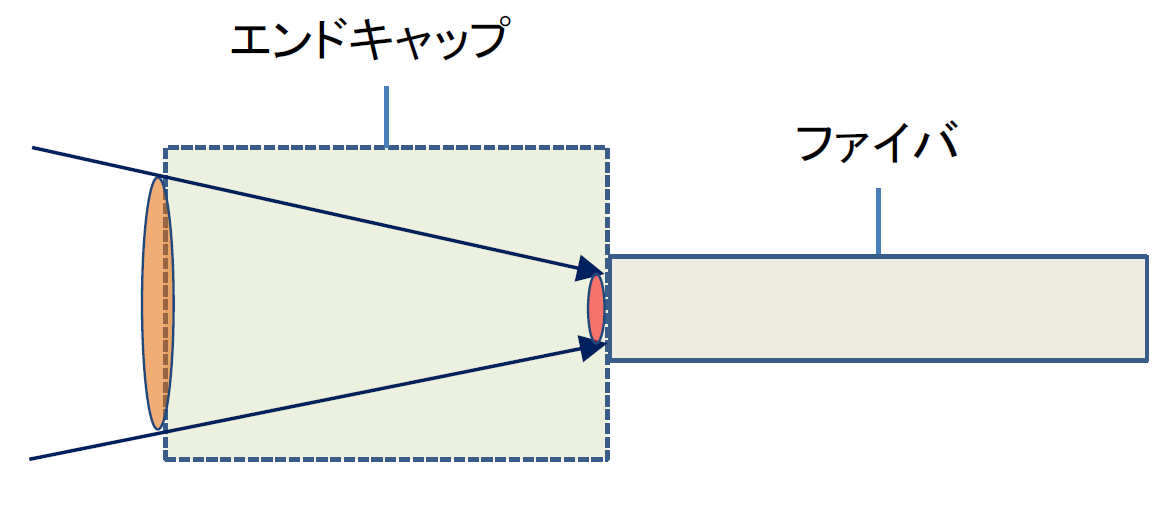

エンドキャップ有無によるパワー密度の違い
  • 入射側のファイバ端面にエンドキャップを付けることにより、エンドキャップ無しの場合よりも石英ガラスへのビームパワー密度が下がります。これにより、よりハイパワーのビーム伝送が可能となります。
  • エンドキャップにはHP-SMAやFD-80等のコネクタを取り付け可能です。
  • コネクタ接続の場合、レセプタクル側はビームがエンドキャップ端面に集光するようアライメントされている必要があります。
  • フリースペースで入射させる場合は、集光レンズでビームをエンドキャップ端面に集光してください。



■　アッセンブリの仕様
 　ファイバのタイプ 　ステップインデックス(SI)型、マルチモード
　ファイバのコア/クラッド径 　500umユニクラッドタイプ：100/500, 200/250, 300/500, 400/500um
　その他： 50/250um
　N. A. 　0.20±0.02
　0.22±0.02
　設計波長 　高OHタイプ=190〜1250nm
　低OHタイプ=300〜2400nm
　使用温度範囲 　-40〜+100℃
　コネクタタイプ
　（入射側・出射側）		 　HP SMA（ハイパワーSMA）
　HP FD-80（ハイパワーFD-80、D-80と互換性あり）
　HP FD-80 with Sapphire（サファイアリング付きハイパワーFD-80）

（※入射(エンドキャップ)側のカスタムフェルール製作や、コネクタ無しにも対応します。お問合せ下さい。）
　シース材の材質 　SUSモノコイル
　PVCコーティング付きSUSモノコイル
　最大ハンドリングパワー 　3kWまで (ファイバのコア／クラッド径やビームの仕様による)
　長さ 　＜100m


■　エンドキャップのサイズ
ファイバコア径
(um)		 エンドキャップ径
(um)		 NA:0.20
エンドキャップの長さ
(um)		 NA:0.22
エンドキャップの長さ
(um)
100 300 570(±11) 520(±10)
200 600 1130(±23) 1030(±21)
300 900 1700(±34) 1550(±31)
400 1200 2270(±45) 2060(±41)










※　Fiberguide社仕様書はこちらです。
