Fiberguide社
レンズドファイバ(ファイバの先端加工)

Shaped Tip Assemblies


Fiberguide社では、レーザ光を高精度にコントロールするため、ユーザ仕様のレンズドファイバを
製作可能です。

■ 標準仕様
 ファイバタイプ  SI型マルチモードファイバ
 コア径  50um, 100um, 200um, 300um, 400um, 600um, 800um, 1000um
 設計波長  190〜1250nm伝送用(高OH) 300〜2400nm伝送用(低OH)
 N. A.  0.12  0.22  0.26
 温度範囲  -40 〜 +350℃
 ファイバ長  <100m


■ 用途
用 途 ファイバの先端形状 効 果
 レーザリソトリプシー  円錐形状  レーザ光を高密度化
 LDとのカップリング  チゼル形状 ・ 斜め形状  カップリング効率を向上
 通信  斜め形状  端面反射を低減
 光線力学的治療  球面形状  治療面積を拡大
 組織の穿孔や切断  円錐形状  レーザ光をより小さく集光
 ハイパワーレーザ光伝送
 材料加工
 ボール形状  レーザ光をより小さく集光することで
 エネルギー密度アップ
 前立腺肥大の治療  斜め形状  狭い箇所での横照射が可能
 センシング  ボール形状 ・ 球面形状  集光効率を向上
 手術用照明  ボール形状 ・ 円錐形状  局所的な照明用光源

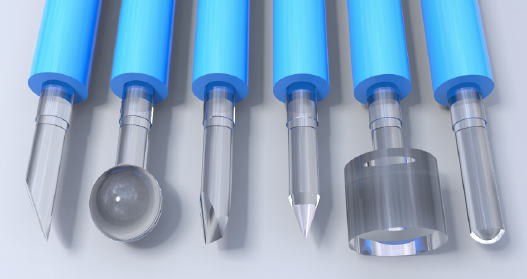

■ 形状
斜め形状  ・ 横照射が可能
 ・ 端面反射が低減
 ・ 出射光の角度をコントロール可
球面形状  ・ コリメーション
 ・ 発散角を低減
 ・ 集光効率アップ
 ・ ディフュージョン
ボール形状  ・ コリメーション
 ・ 集光効率アップ
円錐形状  ・ 小スポットサイズ
 ・ 発散角を低減
 ・ ディフュージョン
チゼル形状
(くさび型)
 ・ 小スポットサイズ
 ・ 発散角を低減
 ・ 楕円ビーム
 ・ ディフュージョン


■ メーカ仕様書
