ハードポリマークラッド石英コア マルチモードファイバ
Hard Clad Silica Fiber
ハードポリマークラッド石英コアファイバはN. A.=0.39で、高いコア/クラッド径の比率を有する低コストなファイバで、
より高効率なビームカップリングに有効です。
■ 特 長
・
・
・
・
・
・
・
ハードクラッドにより、ファイバ強度が向上し、高湿度な環境での静的疲労が軽減。
ジャケット除去時の石英クラッド損傷を防止。
レーザ光と高効率でカップリング＆高NAにより、小さい曲げ半径でも良好な透過率。
コアとクラッドの高い密着性により、クリンプ、クリーブや端末加工の安定性が高い。
優れた偏心度とコア/クラッドの比率が高い事により、コネクタ取付けの際の
位置決め精度やコアの位置精度が高く、ファイババンドルの場合、高透過が得られる。
ハードポリマークラッドはアセトンで除去可能。
低コスト ＆ 高信頼性
■ 用 途
・ センサ/産業用管理/照明
Make/Break
距離
温度
水位
短距離
化学分析
バイオテクノロジー
・ 産業/科学診断
・ 器具/デバイス
分光偏光計
気体/液体クロマトグラフィ
高温計
サイトメトリー
DNA連鎖
・ 医療/歯科医療
屈折矯正手術
皮膚科
耳鼻咽喉科
脳神経外科
光線力学療法（PDT）
一般手術
・ 短距離データ通信
工場のシステム
・ 兵器
信号の伝達
■ 仕 様
品番
設計波長
N. A.
コア径
(um)
クラッド径
(um)
テフゼル
ジャケット径
(um)
バンド幅
@820nm
ダメージ閾値
最小曲げ半径
CW
パルス
瞬時的
恒久的
SPCH200/230Z
UV〜VIS
0.39
200±5
230±5
500±30
20MHz/km
0.2kW
1.0MW
20mm
40mm
SPCH300/330Z
300±6
330±10
650±30
15MHz/km
0.5kW
2.3MW
30mm
60mm
SPCH400/430Z
400±8
430±10
730±30
13MHz/km
0.8kW
4.0MW
40mm
80mm
SPCH600/630Z
600±12
630±10
1040±50
9MHz/km
1.8kW
9.0MW
60mm
120mm
SPCH800/830Z
800±16
830±10
1040±62
-
3.2kW
16.0MW
80mm
160mm
SPCH1000/1035Z
1000±20
1035±15
1400±70
-
5.0kW
25.0MW
100mm
200mm
SPCH1500/1550Z
1500±35
1550±31
2000±100
-
11.3kW
56.6MW
150mm
300mm
APCH200/230Z
VIS〜NIR
200±5
230±5
500±30
20MHz/km
0.2kW
1.0MW
20mm
40mm
APCH300/330Z
300±6
330±10
650±30
15MHz/km
0.5kW
2.3MW
30mm
60mm
APCH400/430Z
400±8
430±10
730±30
13MHz/km
0.8kW
4.0MW
40mm
80mm
APCH600/630Z
600±12
630±10
1040±50
9MHz/km
1.8kW
9.0MW
60mm
120mm
APCH800/830Z
800±16
830±10
1040±62
-
3.2kW
16.0MW
80mm
160mm
APCH1000/1035Z
1000±20
1035±15
1400±70
-
5.0kW
25.0MW
100mm
200mm
APCH1500/1550Z
1500±35
1550±31
2000±100
-
11.3kW
56.6MW
150mm
300mm
*
1
*
2
*
3
50%の強度で2m長： コーティングなし、モードストリップ
CW：波長1064nmのNd:YAGレーザの場合、1MW/cm
2
、入射スポット径はファイバコア径の約80%。
パルス：波長1064nmのNd:YAGレーザの場合、5GW/cm
2
、パルス幅10nsec、パルス幅と入射スポット径はファイバコア径の約80%。
ファイバ破損の統計分析から、ファイバへの負荷はプルーフテストレベルの50%以下を推奨します。
・ 使用可能温度
・ プルーフテスト
：
：
-60〜+125℃
100kpsi
■ 減衰曲線（典型値）

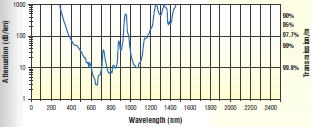

【UV〜VIS用のSPCHシリーズ】

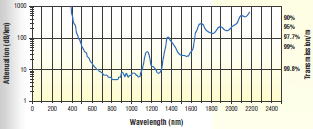

【VIS〜NIR用のAPCHシリーズ】
