Fiberguide テーパーファイバ
Tapered Optical Fiber
■ 特長
・ コア/クラッドともに石英
・ 1本の連続したファイバで、コア/クラッド径を高精度に制御 （テーパ部分の融着は無し）
・ テーパ部分で低ロス&ハイパワーの伝送
・ 出射側が同じコア径のストレートファイバに比べ、よりハイパワーを伝送可能
・ 保護チューブ入り、コネクタや金属フェルールの取付&研磨加工にも対応
・ UV〜VIS用とVIS〜NIR用をラインナップ
・ ETO、スチーム、電子ビーム、ガンマ放射線
・ 耐放射線
・ 誘電性有り、非磁性
・ 光源とのアライメントが容易
■ 用途
・ レーザマーキング
・ レーザ溶接、ハンダ付け
・ 液面レベルセンサ
・ レーザ手術、血管形成術、砕石術
・ 非線形オプティクス
・ LDとのカップリング
・ 分光学、分析機器、レーザ伝送
品 番
設計波長
コア/クラッド径A
（um）
コア/クラッド径B
（um）
アクリレートジャケット径
（um）
SFT100TO50Y
SFT200TO100Y
SFT300TO100Y
SFT400TO200Y
SFT600TO200Y
SFT800TO200Y
UV〜VIS
100/110
200/220
300/330
400/440
600/660
800/880
50/55
100/110
100/110
200/220
200/220
200/220
280
390
530
640
860
1080
AFT100TO50Y
AFT200TO100Y
AFT300TO100Y
AFT400TO200Y
AFT600TO200Y
AFT800TO200Y
VIS〜NIR
100/110
200/220
300/330
400/440
600/660
800/880
50/55
100/110
100/110
200/220
200/220
200/220
280
390
530
640
860
1080
■ 仕 様
・ 光ファイバ
・ 入射側コア径
・ 母材のNA（=出射側NA）
・ コア径/クラッド径の比率
・ ジャケット材
・ コア径Aとコア径Bの比

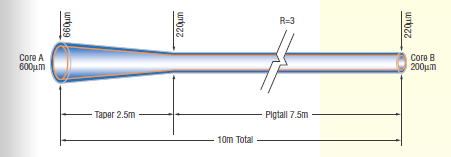

・ テーパ長とピグテール長
・ 両端加工
：
：
：
：
：
：
：
：
UV〜VIS用（SFT）又はVIS〜NIR用（AFT）
100〜800um
0.12、0.22（標準）、0.26
1/1.1（標準）、1/1.2、1/1.4
アクリレート
最大で4:1
テーパー長＝標準で約3m，ピグテール長＝最長50m
各種コネクタ取付け&研磨加工可能です。
■ テーパー光ファイバのN. A.
母材のN.A.は、SFTとAFT共に標準で0.22です。
テーパー光ファイバの入射側のN.A.は、下記の式から求めます。
入射側のNA ＝ 母材のNA ÷ 入射側コア径／出射側コア径
例） 入射側コア径と出射側コア径が400umと200um、NA=0.22の母材のテーパファイバの場合、
コア径の比率は400／200umなので、入射側NA ＝ 0.22 ÷ 2＝ 0.11
