SCITLION社は、北京ガラス研究機構（正式名称Beijin Glass Research Institute、
BGRI、1960年創立）が設立した新しい会社です。
同社は、結晶、ファイバ、光学装置の開発と製造に特化しており、
主に日本、ヨーロッパ、アメリカとへ輸出されています。

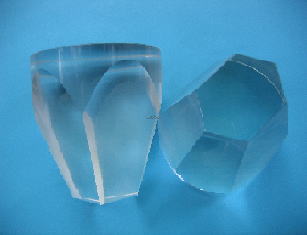

バリウムフロライドは、150nmから12.5umの広いスペクトル範囲に渡って
良好な光透過率を示す結晶です。
ウィンドウ、レンズ、プリズム、特に紫外線透過の用途へ使用されています。

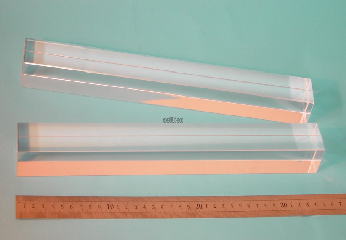

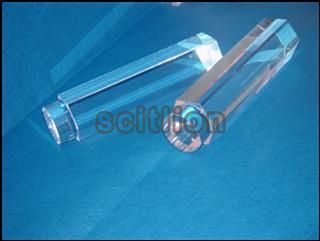

最高品質のBaF2結晶は、シンチレータ結晶としてのアプリケーションも持っています。
|
 |
■ BaF2 結晶の特性

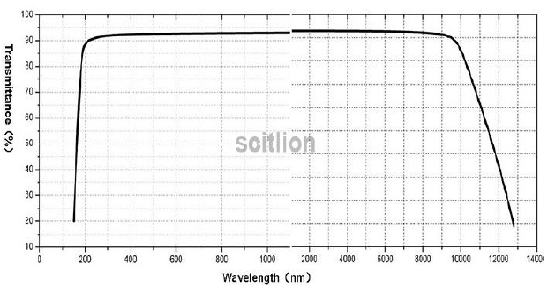

| 透過範囲： |
0.15〜14um |
| 透過率： |
>94% @0.35〜10.8um |
| 屈折率： |
1.4624 @2.58um / 1.3936 @10.35um |
| 反射損（両面）： |
6.8& @2.58um / 5.3% @10.35um |
| 放射長： |
20.6mm |
| 残留放射量ピーク波長： |
47nm |
| 蛍光スペクトルのピーク波長： |
310nm slow; 220 fast
|
| 蛍光減衰時間： |
620ns slow; 0.6ns fast |
| 光出力： |
20% slow; 4% fast |
| 吸収係数： |
3.2 x 10-4 @6um/cm-3 |
| dn/dT： |
-15.2 x 10-6℃ |
| 潮解性（吸湿性）： |
あり
|
|
■ BaF2 結晶の物性
| 密度： |
4.89 g/cm-3 |
| 溶融点： |
1280℃ |
| 熱伝導率： |
11.72 @286K W/m-1K-1 |
| 熱膨張： |
18.1 x 10-6 @273K ℃-1 |
| ヌープ硬さ： |
82 with 500g indenter kg/mm-2 |
| 比熱容量： |
410 J/Kg-1/K-1 |
| 誘電率： |
7.33 @1MHz
|
| ヤング係数(E)： |
53.07 GPa
|
| 剛性率(G)： |
25.4 GPa |
| 体積弾性率(K)： |
56.4 GPa |
| 弾性係数： |
C11=89.2; C12=40.0; C44=25.4 |
| 弾性限界： |
26.9 (3900 psi) MPa |
| ポアソン比： |
0.343 |
|
■ BaF2 結晶の科学的特性
| 溶解度： |
0.0017 @23℃ /g |
| 分子量： |
175.36 |
| 結晶構造： |
立方晶 |
| へき開面： |
（111） |
|


|
