3THz対応 ワイヤーグリッドポラライザ

Pure Wave Polarizers社は、英国に拠点を置き、遠赤外線およびテラヘルツアプリケーション用の高精度の自立型ワイヤグリッド偏光子を製造している企業です。製品は、商用や学術的用途において遠赤外線やTHz計測器の研究、開発および使用に関わるお客様向けに設計されており、またOEM製造にも適しています。
標準品として下記のラインナップがありますが、オーダーメイドも承っております。 例えば、クリアアパーチャは200mmまで可能です。アルミ合金以外のフレーム材質、正方形や楕円形など非円形フレームやワイヤ間隔など、お客様のご希望の仕様に合わせて製造いたします。

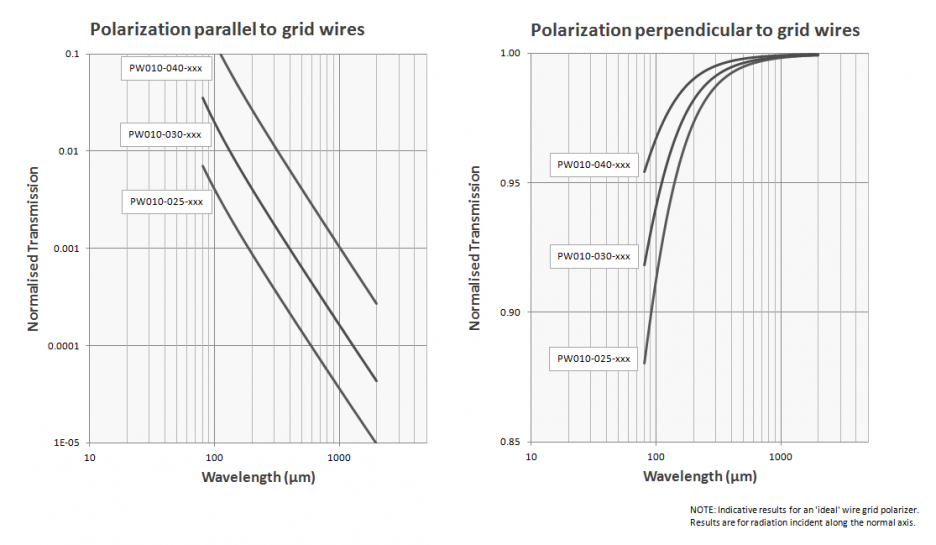

以下、3THzまで（波長で表すと100μm以上）の使用に適したワイヤグリッドタイプの偏光子です。
直径10μmのタングステンワイヤで構成され、ピッチは25μm、30μm、40μmの3種類です。
フレームは全てアルミ合金製です。

＜タングステンワイヤの特性＞
・高い抗張力　…　引っ張る力に対して強い耐性を有し、フレームを安定的に支えます。
・高い導電性　…　偏光子としての偏光感度を高めるために必要不可欠な条件です。
・優れた耐腐食性　…　長期にわたりご使用になれます。


標準仕様及び型番　PW＜ワイヤ直径μm＞−＜ピッチμm＞−＜外径mm＞
■ピッチ＝25µm
型番 ワイヤ直径μm ピッチμm 外径mm 有効径mm 外径厚みmm 回転ホルダ
PW010-025-025 10 25 25 14 7
PW010-025-050 10 25 50 34 10
PW010-025-075 10 25 75 56 10 ご提供可能です(別売り)
PW010-025-100 10 25 100 80 12 ご提供可能です(別売り)
PW010-025-125 10 25 125 100 12
PW010-025-150 10 25 150 124 12

■ピッチ＝30µm
型番 ワイヤ直径μm ピッチμm 外径mm 有効径mm 外径厚みmm 回転ホルダ
PW010-030-025 10 30 25 14 7
PW010-030-050 10 30 50 34 10
PW010-030-075 10 30 75 56 10 ご提供可能です(別売り)
PW010-030-100 10 30 100 80 12 ご提供可能です(別売り)
PW010-030-125 10 30 125 100 12
PW010-030-150 10 30 150 124 12

■ピッチ＝40µm
型番 ワイヤ直径μm ピッチμm 外径mm 有効径mm 外径厚みmm 回転ホルダ
PW010-040-025 10 40 25 14 7
PW010-040-050 10 40 50 34 10
PW010-040-075 10 40 75 56 10 ご提供可能です(別売り)
PW010-040-100 10 40 100 80 12 ご提供可能です(別売り)
PW010-040-125 10 40 125 100 12
PW010-040-150 10 40 150 124 12


PureWavePolarizers社のHPはこちらです。
