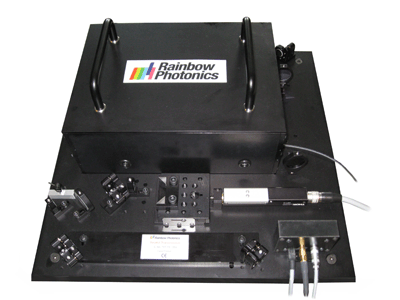

TeraKit
〜TeraKit〜
柔軟性の高い時間領域分光（TDS）テラヘルツ分光器です。
この装置は、DAST結晶などの有機結晶をベースにし、通常のアンテナではアクセスできない周波数まで感知します。
（スペクトル域：0.3〜20THｚ）
TeraKitは、遅延線（DL）、THｚ発生器、THz探知器、オプティクス、ソフトウェアなど、TeraKitを使用するうえで必要な
光学、機械、電気部品が同梱されています。導電材質のものであれば、気体や液体も含む様々なものが分析可能
です。
また、TransmissionモードとReflectionモードの2つからお選び頂けます。
| ■ 特長 ・スペクトル範囲：0.3-20THz* ・スペクトル分解能（代表値）：0.01THz ・スペクトル収集速度：30秒以内 ・パワーS/N比：＞106：1 @ 3.5THz ・ダイナミックレンジ：〜60dB ・スキャンレンジ：〜60ps *スペクトル範囲は、使用するレーザのパルス幅と波長によって異なります。 |
 |
■ 用途
テラヘルツ波の分光と非導電の材料分析
■ 結果事例 （TeraKitでDSTMS使用、Transmissionモードの場合）
〜ポンプレーザー仕様〜
・繰返し率 100MHz
・中心波長 1565nm
・パルス幅 < 80fs
・平均パワー 180mW
・アウトプットポート フリースペース

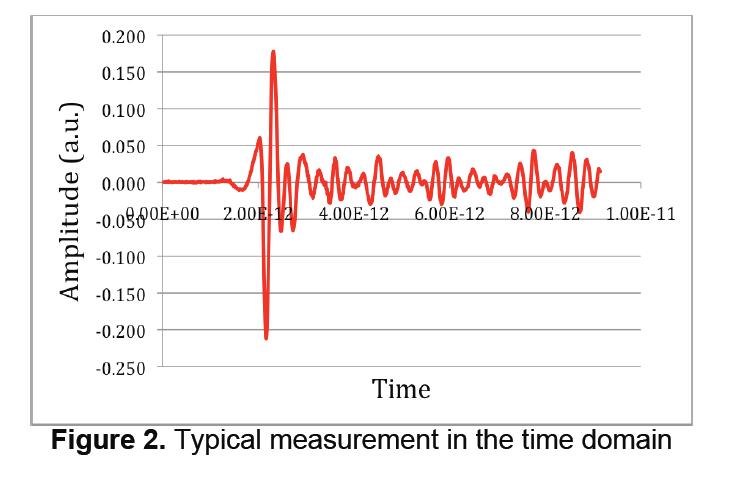

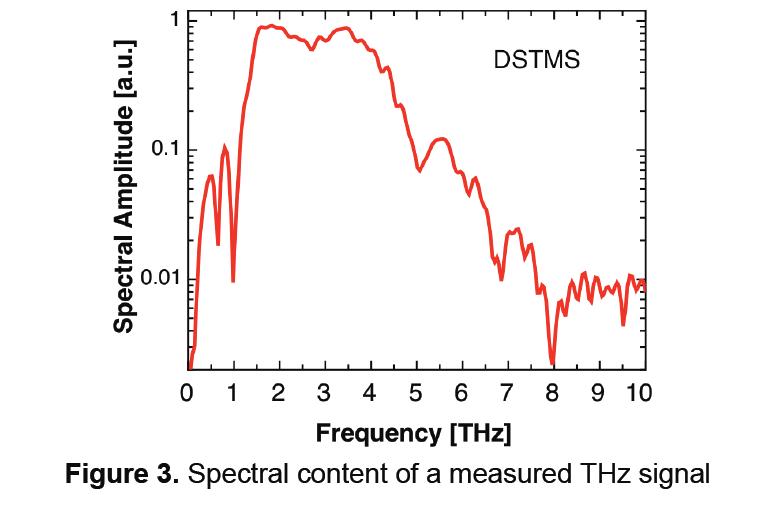

一般的な時間領域測定 測定されたTHｚスペクトル
 |
 |
 |
■ TeraKit同梱品
・TeraKitオプティクス - カスタムデザインミラー 2枚、ビームスプリッター、ミラー 6枚
・TeraKitメカニクス - カスタムのマウントとベースプレート
・有機結晶THｚ発生器 (DAST/DSTMS/OH1)
・有機結晶THｚ検出器 (DAST/DSTMS/OH1)
・ビーム路パージボックス
・電動式遅延線（DL）
・エレクトロニクス - データ収集システム、固定増幅器内蔵、フォトダイオード検出器シグナルコンディショナーと増幅器、DLコントローラー
-電源、変調器

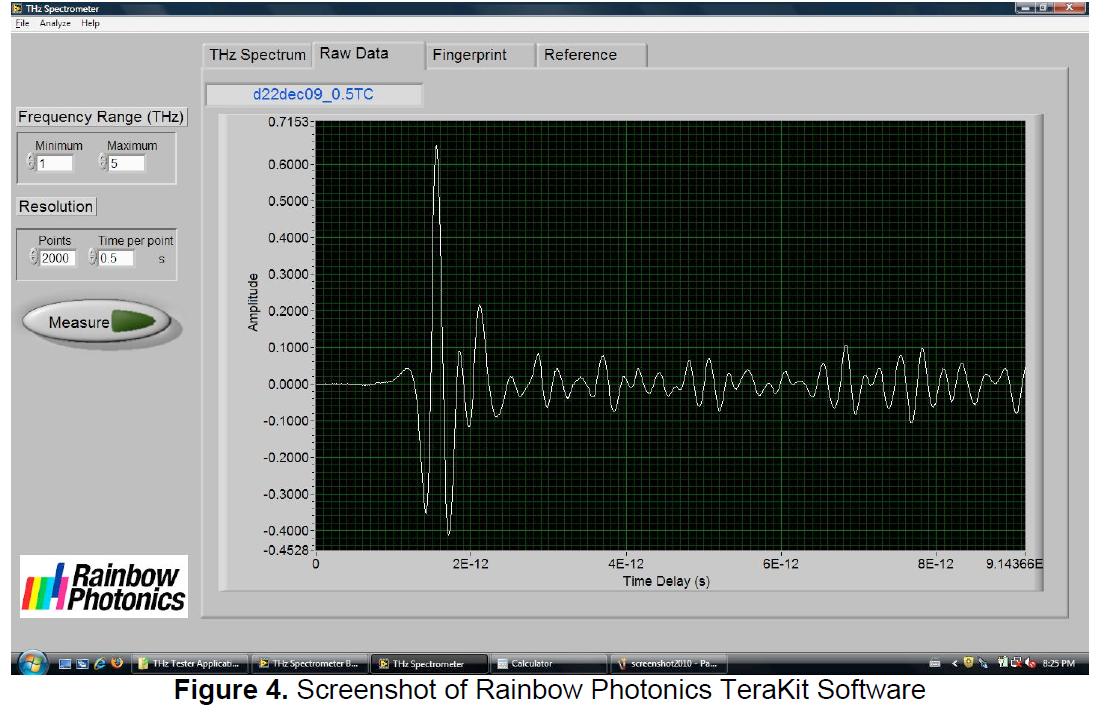

・THｚソフトウェアとTeraKitコントローラーをプリインストール済みのノートパソコン（Vista）
