THzバンドパスフィルタは、20〜3,000μm波長域において
THz波を透過する為にあります。
フィルタは、ホール付きの金属シートで作られています。
ホールの配置は、使用の波長に依存します。
デバイスのアパーチャ比も大きい際、フィルタは、
単一クロマチゼーションの高角度を許容します。
デバイスの微小範囲の形状及び重量に限らず、高い
アパーチャ比で、高い波長分解能を得る事が重要な際に
使用する為、バンドパスフィルタをご推奨致します。
|
透過率曲線

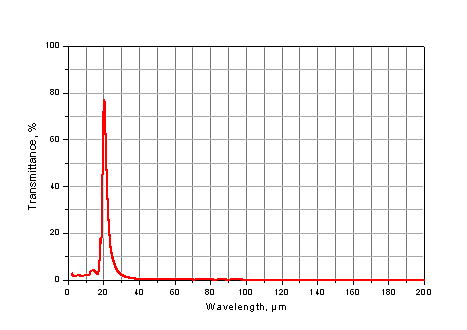

BPF15.0 透過率 |
アプリケーション
−THｚ 分光計
−イメージング
−THｚテストデバイス
−天体観測，天文物理学
−材料研究
−センサー及び検出器
−電気光学研究
|

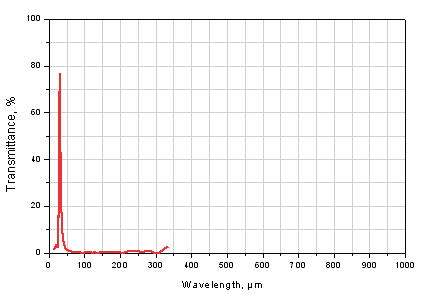

BPF10.0 透過率 |
特徴：
−0.1〜15THz（3,000〜20μm）帯域におけるパスバンドの
設定可能
−パスバンドでの高透過率（60〜90%）
−ストップバンドでの低透過率（<4%）
−低温装置及び電気光学部品に使用可能
−ダメージ閾値：65〜100Wcm（0.1〜15THzの帯域）
−ホルダ固定
|

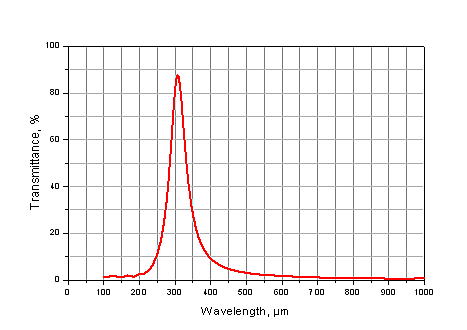

BPF3.0 透過率
|
下記の型番の通り、
クリアアパーチャ／外径が、
24／31， 35／44 及び 47／60mmの円形フィルタが対応可能です。
御問合せの際は、THz周波数ではなく、
中心透過波長(約3,000〜20μm)でもご指定頂けます。
中心透過波長の公差は+/-5%ですが、実力値は+/-3%です。
ご要望によりまして、他のサイズ及び特注設計も、
提供可能です。
|
BPF1.0 透過率
|
|

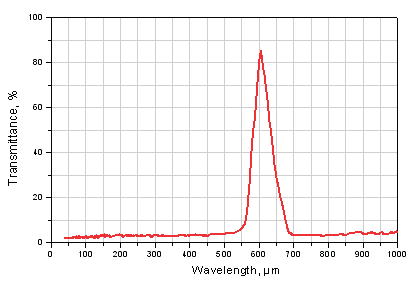

BPF0.5 透過率
|
|

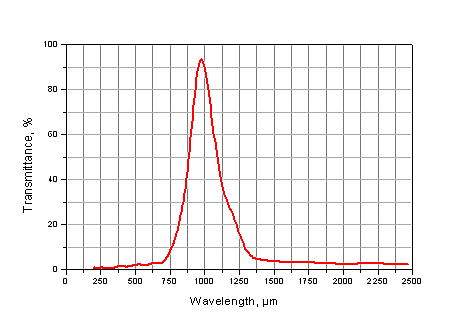

BPF0.3 透過率 |
|

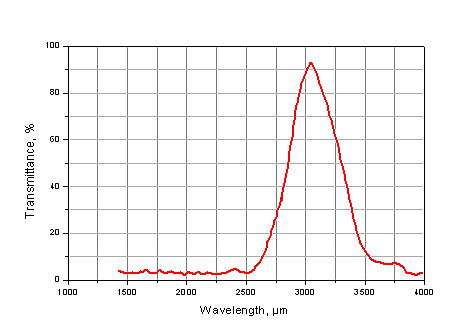

BPF0.1 透過率 |
標準仕様及び型番 BPF＜周波数THz＞−＜有効径mm＞
| 型番 |
外径、mm |
外径厚み、mm |
有効径 |
| BPF0.3-24 |
31 |
8.5 |
24 |
| BPF0.3-35 |
44 |
8.5 |
35 |
| BPF0.3-47 |
60 |
9.5 |
47 |
| BPF0.5-24 |
31 |
8.5 |
24 |
| BPF0.5-35 |
44 |
8.5 |
35 |
| BPF0.5-47 |
60 |
9.5 |
47 |
| BPF1.0-24 |
31 |
8.5 |
24 |
| BPF1.0-35 |
44 |
8.5 |
35 |
| BPF1.0-47 |
60 |
9.5 |
47 |
| BPF1.5-24 |
31 |
8.5 |
24 |
| BPF1.5-35 |
44 |
8.5 |
35 |
| BPF1.5-47 |
60 |
9.5 |
47 |
| BPF3.0-24 |
31 |
8.5 |
24 |
| BPF3.0-35 |
44 |
8.5 |
35 |
| BPF3.0-47 |
60 |
9.5 |
47 |
| BPF10.0-24 |
31 |
8.5 |
24 |
| BPF10.0-35 |
44 |
8.5 |
35 |
| BPF10.0-47 |
60 |
9.5 |
47 |
|
