テラヘルツ波用回折光学素子
(DOE: THz Diffractive Optical Elements)
フレネルレンズ & ビームディバイダー
|
|
THz波のアプリ
ケーションでは、ビームのハンドリングが重要となりますが、これまでは軸外し放物面鏡や屈折系オプティクスでしかそ
の方法がありませんでした。
Tydex社では、回折を利用したオプティクスとして、フレネルレンズとビームディバイダ―を新たに開発しました。
これまでの屈折によるビームハンドリングと異なり、THz波を透過させてハンドリングします。
THz波用フレネルレンズとビームディバイダーは、受注生産です。価格と納期は弊社までお問い合わせください。
|
|
| THz波用 フレネルレンズ |
|
フレネルレンズは単一波長のビームを集光させるのに最もシ
ンプルな回折素子です。
屈折レンズにある球面収差が、フレネルレンズにはありません。

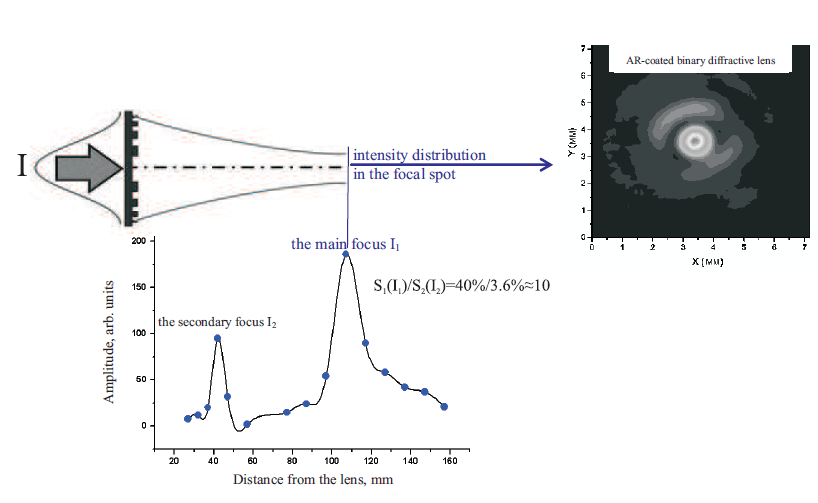

また、フレネルレンズにはメインフォーカスと２次フォーカス、２種類の焦点距離があります。
自由電子レーザとマトリクスマイクロボロメータを使用した実験では、
メインフォーカスの回折効率が４０％、２次フォーカスの同効率が３．６％以下でした
*。
焦点距離は１００ｍｍ以上も可能で、公差は±５％です。
*B.A. Knyazev,Yu.Yu. Choporova,V.V. Gerasimov, M. G. Vlasenko,V. S. Pavelyev,
B. O.Volodkin ,A. N.Agafonov , K. N.Tukmakov, A. K. Kaveev ,G. I. Kropotov
, E. V. Tsygankova , M. F. Stupak , I. G. Palchikova, Study of Diffractive
Optical Elements Using High-Power Radiation of Novosibirsk Terahertz Free
Electron Laser, Proceedings of IRMMW-THz 2012
|
THz波用 フレネルレンズ
|
|
仕 様
| 基板材料 |
高抵抗シリコン
(HRFZ-Si) |
| ①標準外径 |
25.4mm, 38.1mm, 50.8mm |
| ②有効径 |
45mmまで(外形の最大90%まで可能） |
| 厚み |
1mm |
③動作波長帯
(単一波長) |
60 ～
250μum
(5THz ～ 1.2THz) |
| 回折効率* |
40% |
④焦点距離
|
100mm
以上可
(公差±5%) |
| コーティング |
両面ARコーティング |
*レリーフは２層です。現在、４層、８層レリーフの回折素子
を開発中です。
レリーフの多層化によって、回折効率は９６％まで達成可能と考えています。
お見積をご希望の際は、上記①～④と数量をお知らせ下さい。
|
 |
|
|
|
THz波用 ビー
ムディバイダー
|

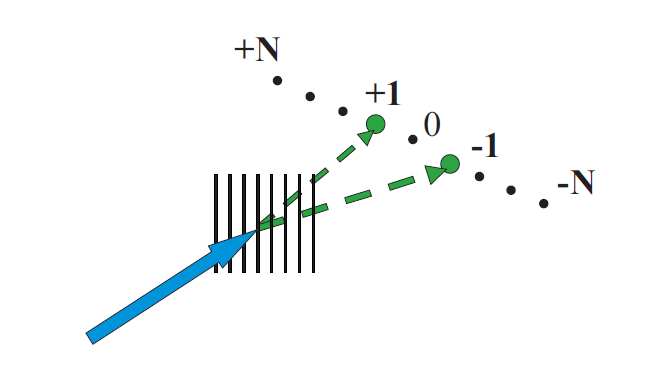

ビームディバイダーは入射ビームを複数のビームに、特定のビームパワー比で分割します。
±１次回折光の回折効率は、４０（±２）％です。 複次回折光の同効率は、５％以下です。
分割ビーム間の角度は、２０°～８０°まで対応可能です。
|
THz波用 ビームディバイダ―
|
|
仕 様
| 基板材料 |
高
抵抗シリコン
(HRFZ-Si) |
| ①標準外径 |
25.4mm, 38.1mm, 50.8mm |
| ②有効径 |
45mmまで(外形の最大90%まで可能） |
| 厚み |
1mm |
③動作波長帯
(単一波長) |
60
～ 250μum
(5THz ～ 1.2THz) |
| 回折効率* |
80% |
| ④ビーム分割角度 |
20°～80° |
| コーティング |
両面ARコーティング |
*レリーフは２層です。現在、４層、８層レリー フの回折素子を開発中です。
レリーフの多層化によって、回折効率は９６％まで達成可能と考えています。
お見積をご希望の際は、上記①～④と数量をお知らせ下さい。
|
 |
|
|
