THz波用単一波長板は、位相遅延が波長に強く依存しているため、単一波長のみで使用されます。
これに対してアクロマティック波長板(THz Achromatic Polarization Converter,
APC)は、広範囲の波長帯に対応しています。
対応波長帯は、60 - 300μm(標準)、300 - 900μm、900-3,000μmです。
|

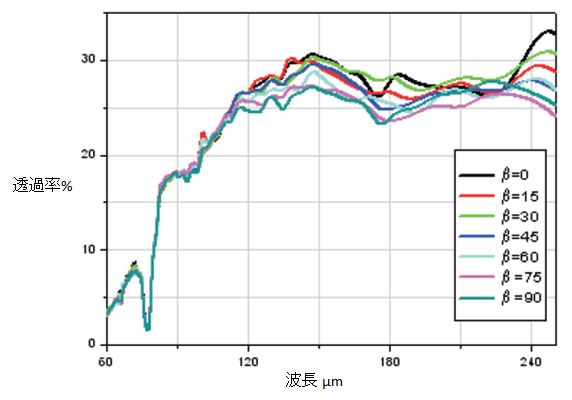

| 透過スペクトル |
| Bruker社製分光計(Vertex70)を使用し、アクロマティック偏光コンバータの透過スペクトルを、アナライザの各位置(角度β)で測定しました。 |
 |
アクロマティック波長板仕様
位相遅延タイプ：λ／４
動作波長範囲：60-300μm |
仕様
| 材質 |
水晶 |
| 位相遅延タイプ |
λ／４ |
| 動作波長範囲 |
60 - 300μm(標準)、300 - 900μm、900-3,000μm
ご希望の範囲をご指定下さい |
| 位相遅延公差 |
+/-３％ |
| クリアアパーチャ径 |
25mm(標準) または<25mm(ご要望に応じます) |
| ホルダ |
光学マウント（標準品）
またはローテータ |
アクロマティック波長板は受注製造です。
御見積依頼の際には、偏光変換タイプ（直線偏光⇒円偏光、またはその逆）をお知らせください。
メーカの技術仕様書はこちらです。
|
|
|
