テラヘルツ用アッテネータ
|
 |
Tydex社は、ハイパワーTHｚ共鳴の減衰用にTHｚアッテネータ一式を
ご提供します。
可変ホイール式アッテネータは、5個のホイールで構成されています。
4個のホイールは異なる減衰レベルに、金属でおおわれたくさび形の
シリコンウエハを内蔵し、そして、1個のホイールは空いた状態（スペア）
です。
空のホイールは、特注素子（例えば、フィルタ）を装着する事が出来ます。
4個のアッテネータは、30%，10%，3％及び1%の透過率となっています。
これらのアッテネータ素子は、単一アッテネータもしくは、減衰の異なる
レベル達成を可能とする組合せで、ご使用頂けます。
|
 |

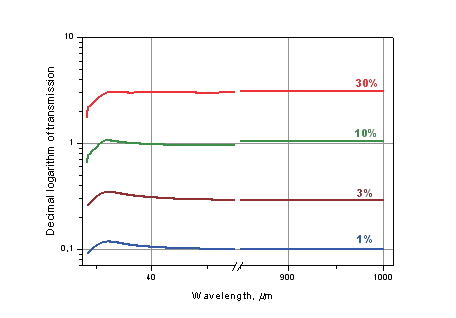

THｚアッテネータ素子 透過率
アッテネータ素子の異なる組合の透過率数値は下記の通りです。
アッテネータ素子組合
|
透過率, %
|
| 30+10 |
3 |
| 30+3 |
0.9 |
| 30+1 |
0.3 |
| 10+3 |
0.3 |
| 10+1 |
0.1 |
| 3+1 |
0.03 |
| 30+10+3 |
0.09 |
| 30+10+1 |
0.03 |
| 10+3+1 |
0.003 |
| 30+3+1 |
0.009 |
| 30+10+3+1 |
0.0009 |
|
共通仕様
| 動作波長域, μm |
40 ÷
>1000 |
| 搭載可能ホイール数, 個. |
5（空ホイール含む） |
| 減衰グレードホイール数, 個. |
4 |
| アッテネータ素子の透過率公差, % |
+/- 10 |
| ダメージ閾値, W/cm2 |
約数百 |
|
標準仕様
| No. |
クリアアパーチャ, mm |
| 1 |
25.4 |
| 2 |
50.8 |
|
|
アッテネータ素子は、ホイール装着あるいは未装着で供給出来ます。
ご要望によりまして、その他（54.5mmまで）及び特注設計も製造可能です。
|
