. TYDEX社 THz Beamsplitters

テラヘルツ波用ビームスプリッタ

Tydexは、二つのタイプのビームスプリッタを提供します。
 シングルパスビームスプリッタは、ビームスプリッタを介して、一度ビームが発振通過する光学構成内で
 使用されます。

 マルチパスビームスプリッタは、スプリッタを介して、何度かビームが通過する干渉計構造内で使用されます。
 テラヘルツビームスプリッタの材料は、
HRFZ-Siです。これらのビームスプリッタは、コーティングを除き、
 広波長域で、
5446 (%) の透過率/反射率の比率で、動作します。

 反射率と透過率曲線は下記の通りです。

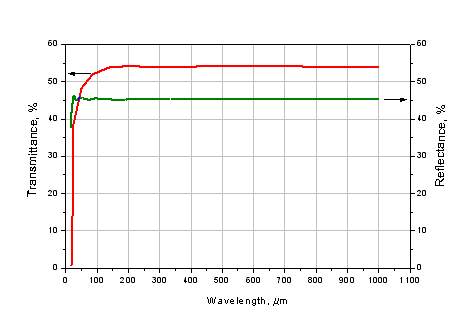

           図1 HRFZ-Si 透過率と反射率(試料厚さ 5mm)

 1. シングルパステラヘルツビームスプリッタ
   シングルビームスプリッタの仕様はHRFZ-Siウインドウと同じです。
    実際、平面−平面HRFZ-Siウインドウは、シングルパスビームスプリッタとして、使用する事が出来ます。
                                  共通仕様
基板材料 HRFZ-Si
タイプ plano-plano
サイズ, mm to 150
直径 もしくは 断面積公差,mm +0.0 /-0.1
厚さ公差, mm  +/0.1
クリアアパーチャ, % >=90
平行度, arc. min 3
表面仕上, スクラッチ/ディグ 60/40
面精度, mm 理想平面から+/-0.01分布

 2.
マルチパステラヘルツビームスプリッタ
   シングルビームスプリッタとは、対照的にマルチパステラヘルツビームスプリッタ(干渉計用)は、
   高精度に加工されます。

                           共通仕様
基板材料 HRFZ-Si
タイプ plano-plano
サイズ, mm to 150
直径 もしくは 断面積公差,mm +0.0 /-0.1
厚さ公差, mm  +/0.01
クリアアパーチャ, % >=90
平行度, arc. sec 5
表面仕上, スクラッチ/ディグ 60/40
面精度, λ@633nm 1


                     THzスペクトラルスプリッタ 標準仕様
No. 直径 厚さ
mm mm
1 40×30 3.5
2 50.8 3.5
