テラヘルツ分光分析用キュベット
|
 |
テラヘルツ波を使った分光分析に適したキュベットです。Tydex社では現在下記の3種類のキュベットを提供しています。
・気体試料用キュベット
・微粒子試料用キュベット
・液体試料用キュベット
キュベットには2枚のウィンドウが付いています。ウィンドウの材質は、ご使用されたいTHz帯に合わせて最適なものを選択できます。標準品はTPXウィンドウになりますが、ご要望に応じて水晶やサファイア、シリコンのウィンドウに変更することが可能です。
|

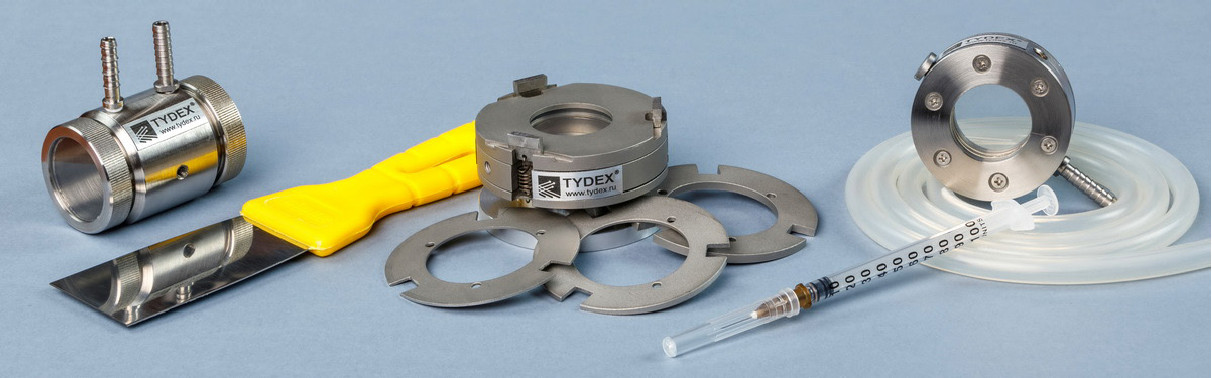

▲左から、
気体試料用キュベット、微粒子試料用キュベット、液体試料用キュベット |
|
標準品キュベット 仕様
|
|
気体試料用キュベット |
微粒子試料用キュベット |
液体試料用キュベット |
|
クリアアパーチャ(mm) |
25.0 |
25.0 |
25.0 |
| ウィンドウの材質 |
TPX |
TPX |
TPX |
|
試料の厚み(mm) |
50 |
1, 2, 5, 10* |
1 |
| 付属品 |
- |
ベースプレート、ナイフ、ライナー |
注射器、シリコンチューブ、
延長ノズル |
*ご要望に応じて微粒子試料用のキュベットには、試料の厚みを調整するためのライナー（スペーサー）をお付けします。 |
標準品キュベット 図面

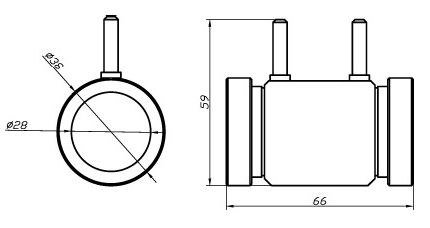

▼気体試料用キュベット

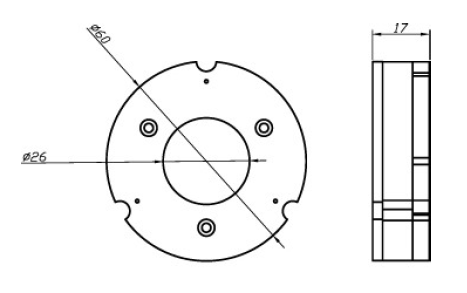

▼微粒子試料用キュベット
▼液体試料用キュベット
|
カスタム品キュベット 最小寸法
特注サイズのご注文も承ります。最小寸法は以下の通りです。
| |
気体試料用キュベット |
微粒子試料用キュベット |
液体試料用キュベット |
|
最小クリアアパーチャ(mm) |
12.5 |
12.5 |
12.5 |
| 最小試料厚み(mm) |
25.0 |
0.5 |
0.5 |
|
