THzハイパスフィルタ
|
 |

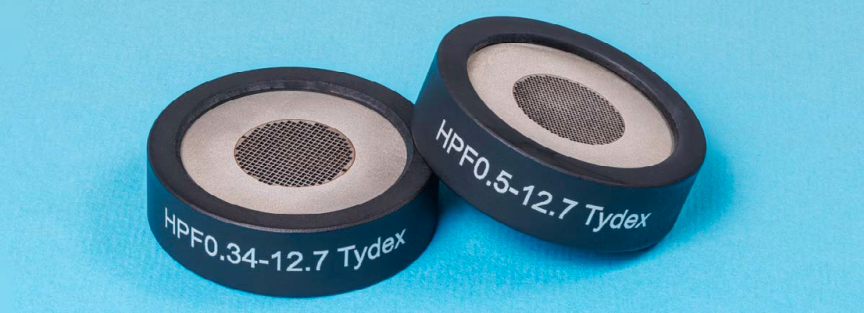

THz帯のハイパスフィルターは、低い周波数を遮断し、高いTHz帯の周波数のみを通過させるように設計されています。金属板にサブ波長径の穴を開け、リング付きのホルダーに取り付けられています。マイクロサイズの穴は導波管として機能し、穴の形状によって除去周波数が決定されます。
＜応用例＞
- THz分光
- THz診断装置
- 宇宙を含む天文・天体物理学的用途
-
材料研究
- センサーや検出器
- 自由電子THzレーザーからの高次高調波の抽出
- 遮蔽コーティング
＜主な特徴＞
- 通過帯域の透過率が高い
-
遮断帯域は0.1％未満の低透過率
- 遮断周波数は0.5THzまで
|
 |
＜仕様＞ 品番 … HPF＜frequency, THz＞−＜aperture, mm＞
|
|

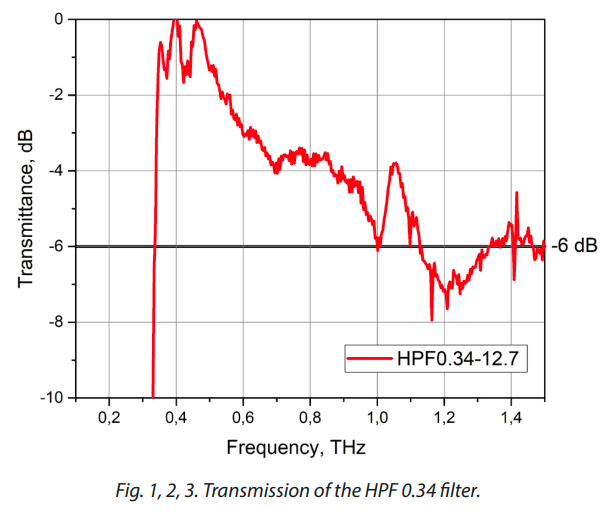

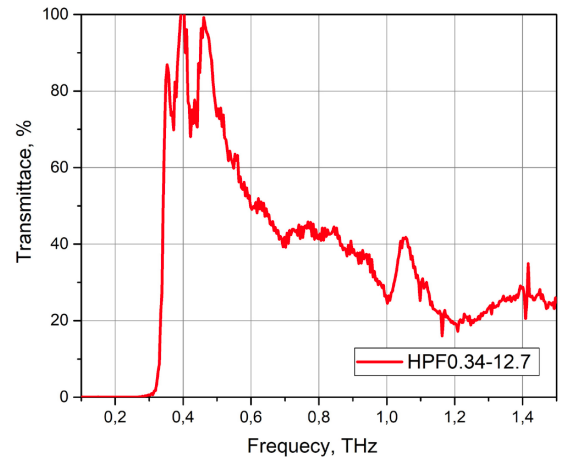

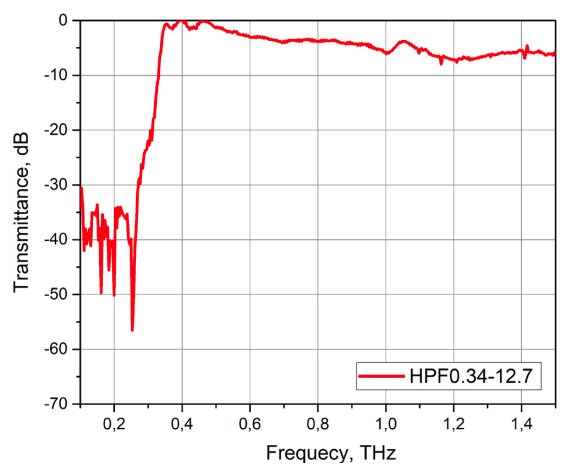

HPF0.34-12.7 |

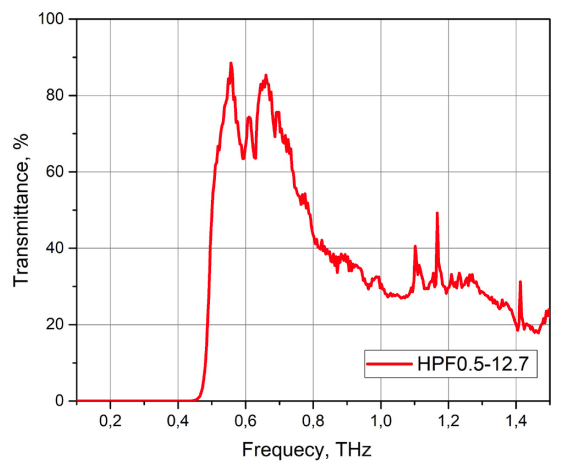

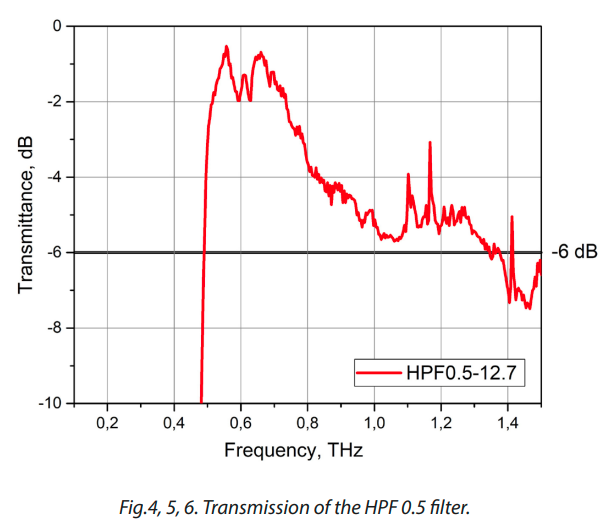

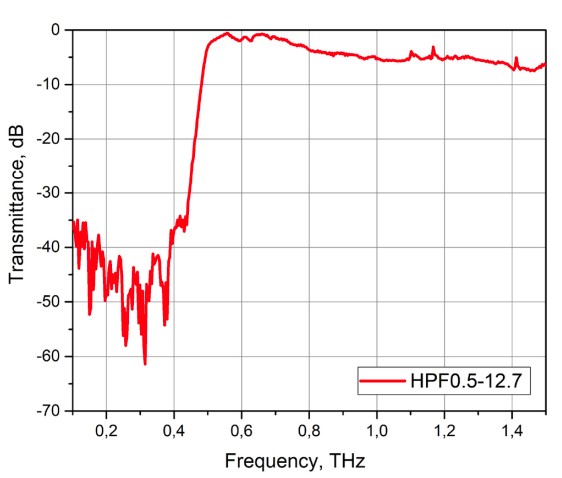

HPF0.5-12.7 |
|
Cutting frequency, THz |
0.34 |
0.5 |
|
Max transmittance of pass band, % |
>
99 |
>
88 |
|
Transmittance 1 octave away from cutting
frequency, % |
>
44 |
>
30 |
|
＜サイズと形状＞
遮断周波数は0.1THz, 0.2THz, 0.3THz, 0.4THz, 0.5THz、
アパーチャサイズ/外径は12.7mm/31mm, 24mm/31mm, 35mm/44mm, 47mm/60mmのフィルタを用意しています。 |
 |
 |
 |
 |
 |
 |
| | |
