テラヘルツ波用レンズ

　Tydex社は、TPXとHRFZ-シリコン製のTHzをレンズを
　ご提供します。
　

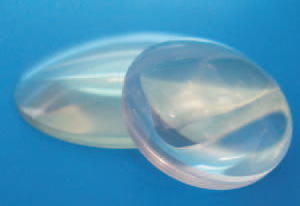

＜1．TPXレンズ＞
　　　


TPXレンズの共通仕様：
材料 TPX
タイプ plano-convex, bi-convex
製造可能直径, mm 〜 100
直径公差, mm +/-0.25
クリアアパーチャ, % >=90
有効焦点距離公差, % +/-1
表面仕上, スクラッチ/ディグ 80/50
面精度, mm 理想球面及び平面から
+/-0.01分布


＜2．HRFZ-シリコンレンズ＞
　　　　

HRFZ−シリコンレンズの共通仕様：　　　　　　
材料 HRFZ-シリコン
タイプ 　　　plano-plano,
ウェッジ (ウェッジ 6mrad)
製造可能直径, mm 2- 100
外形公差, mm +/-0.1
クリアアパーチャ, % >=90
表面仕上, スクラッチ/ディグ 80/50 (両面研磨)
面精度, mm 理想球面及び平面から
+/-0.01分布
　　　　

TPXレンズの標準仕様：
No. 直径 有効焦点距離 (EFL)
mm inches mm
1 25.4 1.0 25.0
2 25.4 1.0 50.0
3 25.4 1.0 100.0
4 25.4 1.0 200.0
5 38.1 1.5 50.0
6 38.1 1.5 75.0
7 38.1 1.5 100.0
8 38.1 1.5 150.0
9 38.1 1.5 200.0
10 50.8 2.0 50.0
11 50.8 2.0 75.0
12 50.8 2.0 100.0
13 50.8 2.0 150.0
14 50.8 2.0 200.0

全ての有効焦点距離は、300μm用に、計算しています。
　有効焦点距離のバラツキは、THｚ帯（30-3000μm）の
　両端における屈折率の分散に関係し、そして、有効焦点
　距離の公差と比較すると極僅かな可視光域です。

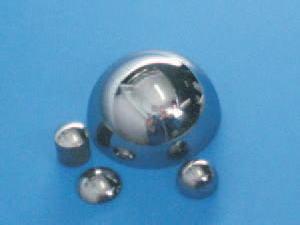

　HRFZ-Si（直径2.0, 4.0, 6.0, 8.0, 10.0及び12.0mm）の
　研磨された球状ブランクは、随時在庫しています。

リクエストによりまして、高品位／低品位／半面球状も、
　　ご要望の厚さ用に、レンズの平面を研磨し、短納期で
　　提供します。


メニスカスレンズやアキシコンレンズもご提供致します。

＜３．メニスカスレンズ＞

HRFZ−シリコンメニスカスレンズの共通仕様：
材料 HRFZ-シリコンTPX
タイプ positive meniscus
製造可能直径, mm 〜 150
直径公差, mm +0.0 /-0.1
厚さ公差, mm +/-0.1
エッジ厚さ分布, mm <=0.05
クリアアパーチャ, % 90
有効焦点距離公差, % +/-1
表面仕上, スクラッチ/ディグ 80/50
面精度, mm 曲率により変動






　　　　　

　リクエストによりまして、他のサイズ及び特注仕様も製造します。
　負メニスカスも製造可能です。

HRFZ-シリコンメニスカスレンズの標準仕様
No. 直径 有効焦点距離 (EFL)
mm inches mm
1 25.4 1.0 25.0
2 25.4 1.0 50.0
3 25.4 1.0 100.0
4 25.4 1.0 200.0
5 38.1 1.5 50.0
6 38.1 1.5 75.0
7 38.1 1.5 100.0
8 38.1 1.5 150.0
9 38.1 1.5 200.0
10 50.8 2.0 25.0
11 50.8 2.0 50.0
12 50.8 2.0 75.0
13 50.8 2.0 100.0
14 50.8 2.0 150.0
15 50.8 2.0 200.0
　　

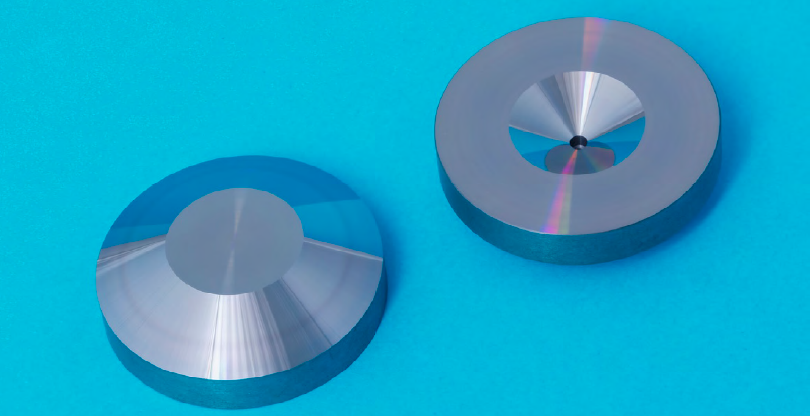

＜４．アキシコンレンズ＞



HRFZ−アキシコンレンズの共通仕様：
材料 HRFZ-シリコン
タイプ axicon (円錐)
製造可能直径, mm 25 〜 150
直径公差, mm +/-0.2
厚さ公差, mm +/-30
粗さ Ra 15 nm
コーティング ご希望のARコート可






　　　　　

　　　　　アキシコンレンズは完全受注生産です。
　　　　

　

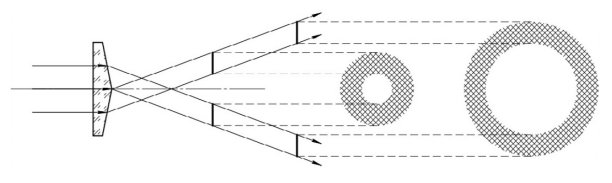

アキシコンレンズは、ガウシアンビームをベッセルビームへ変換する為に使われます。
光軸に平行かつレンズからの距離に比例して直径が大きくなる輪形のビームを形成します。
