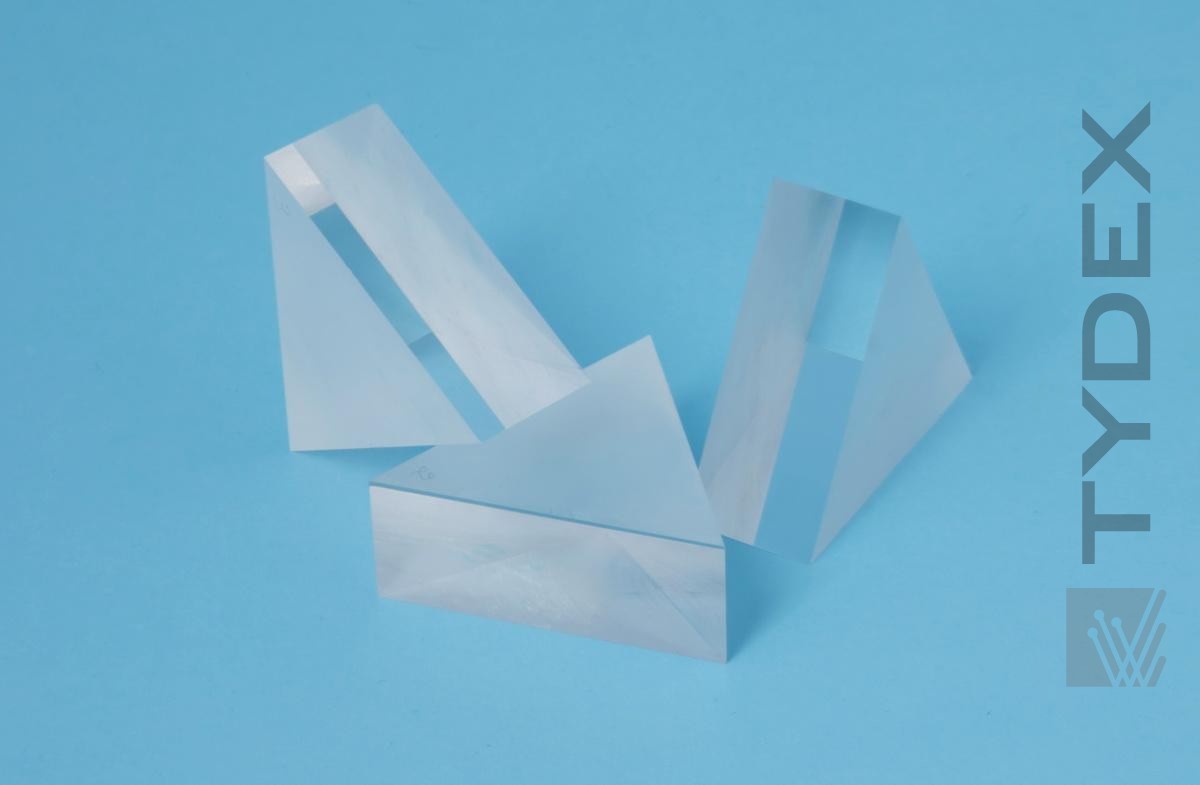

下記形状のTHzプリズムをご提供致します。
- 汎用的 (直角) プリズム.。このタイプは、光学系で使用されます。
- 減衰全反射 (ATR) プリズム。透過で分析する事が難しい材料の調査を可能にする特別なプリズムです。 |
 |
吸収性が高い材料の吸収分光法は、強い吸収とフレネル反射のため、事実上不可能です。
この場合、吸収材料を調査するのに最も適した方法は、屈折全内部反射の方法による計測です。
この方法は、臨界角○c=arcsin（n/n）を超える入射角において、高い屈折率媒体nと、より少ない屈折率nを有する
吸収媒体との間のインターフェースからの発振の反射係数が減少する効果に基づきます。
反射係数の数値は、放射入射角、放射偏光、及びサンプルの屈折率によって異なります。
プリズムパラメータ（特にプリズムの底角）を正しく選択することで、優れたATRスペクトルを得ることができます。
THｚ域での屈折全内部反射の方法で、102〜104cm-1吸収係数を有する材料を調査する事ができます。
THｚプリズム 共通仕様
| 材料 |
HRFZ-Si/ZEONEX |
| 外形公差, mm |
+ /-0.2 |
| 直角度公差, arc. min |
+/-30 |
| 研磨面品質, スクラッチ/ディグ |
80/50 |
| 研削面品質, Ra |
2.5 |
| 面精度, mm |
理想平面から分布+/- 0.01 |
|
TPXウィンドウは真空用途に適します。
cyclo olefin polymer ZEONEXは、超高真空環境（10-9 - 10-11mmHg）での使用が提案されています。
ZEONEXは、力学的性質、化学的安定性及び真空中でのガス放出が非常に少ない点で優れています。
＜ZEONEXの主な特徴＞
| 密度 (ASTM D792) |
1.01 g/cc |
| 引張係数 (ISO527-2) |
363000 psi |
| 破損時の伸び (ISO527-2) |
10 % |
| 曲げ強度 (ISO178) |
15100 psi |
| 曲げ弾性率 (ISO178) |
363000 psi |
| 硬度 (JIS K5401) |
F |
| 熱変形温度 (JIS D648) |
122°C |
| ガラス転移点 (JIS K7121) |
139°C |
|
熱膨張係数 (ASTM E831) |
6*10-5сm/сm°С |
| 吸水 (ASTM D570) |
<0.01% |
| 屈折率 (ASTM D542) |
1.531 |
|
ZEONEXTHz光学システムは、TPXと同様に屈折率分散がありません。そのため、HeNeレーザーを使用して調整します。
ZEONEXはTPXよりも可視領域の透過率が優れています。

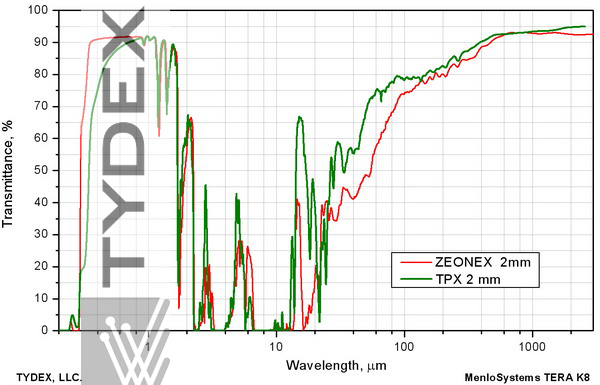

図 2mm厚のZEONEX及びTPXウィンドウの透過率
|
