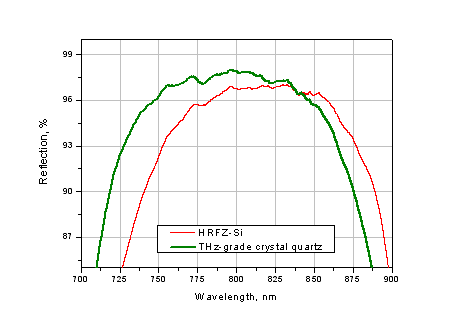

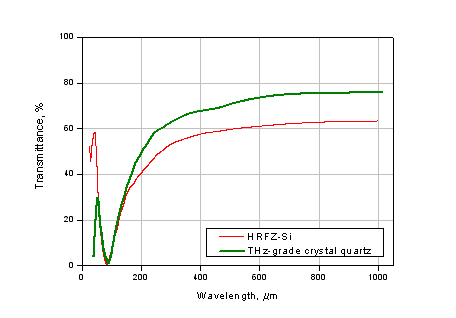

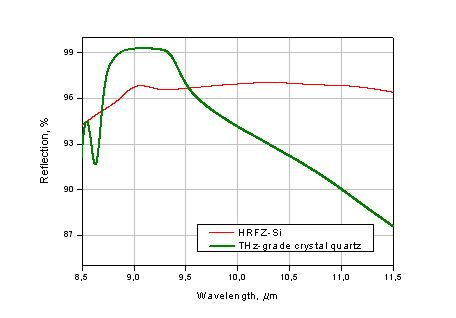

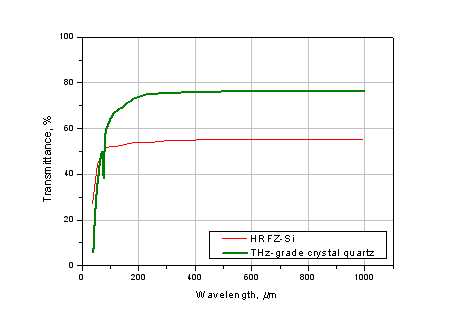

テラヘルツスペクトルスプリッタ Tydexは、NIRとMIRでのTHｚ発振のアプリケーションに対してスペクトラルスプリッタを提供します。 　　　　　　　　　　　 　　　　　 　　　　　　　　　　　　 　　　　　 　　 　　　　　　　　　　　　　　　　　　　　　THｚスペクトラルスプリッタ　共通仕様　 　　 スプリッタタイプ NIR-THz スペクトラルスプリッタ MIR-THz スペクトラルスプリッタ 基板材料 - HRZF　シリコン - THz　グレード水晶 外形公差, mm +/-0.25 クリアアパーチャ, % 90 表面仕上, スクラッチ/ディグ 60/40 面精度, mm 理想平面から+/-0.01分布 コーティング 高反射誘電体コーティング (R>90%) @ 730-860 nm 高反射誘電体コーティング (R>90%) @ 9-11μm  入射角度, arc. grad.  45 　　　　　　 　　　　　　　　　　　　　　　　　　図１．NIR-THzスペクトラルスプリッタの反射特性 　　　　　　　 　　　　　　　　　　　　　　　　　　　図２．NIR-THzスペクトラルスプリッタの透過特性 　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　図３．MIR-THzスペクトラルスプリッタの反射特性 　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　図４．MIR-THzスペクトラルスプリッタの透過特性 　　　　　　　　　　　　　　　　　　　　　 　　　 　　　　　　　　　　　　　　　　　　　　　THｚスペクトラルスプリッタ　標準仕様　 No. 直径 厚さ, mm mm インチ 1 25.4 1.0 1.0 2 50.8 2.0 1.0 　　 HOME 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　株式会社ハナムラオプティクス
