CM-V 超短パルスレーザ用VBGコンプレッサ付チャープモジュール

CM-V Chirped Module with VBG Compressor for Ultrafast Laser


■ 特 長
・ マッチング済のVBGを一緒に供給します。
・ パルス時間を最大50psに電気的に調整可能です。
・ 堅固な設計
・ 高次分散チューニング
・ 業界最小のFBGとVBGのペア
・ RoHS対応

■ 利 点
・ ハードウェア調整サービスは、実質的に不要です。
・ 自己位相変調をアクティブに補償します。
・ レーザを多用途にします。
・ 動作コストを安価にします。
・ レーザの設置面積を減らすことができます。

■ アプリケーション
・ ファイバレーザコンポーネンツ
・ 超高速レーザ
・ ナノ/ピコ/フェムト秒レーザ
・ パルスストレッチャ

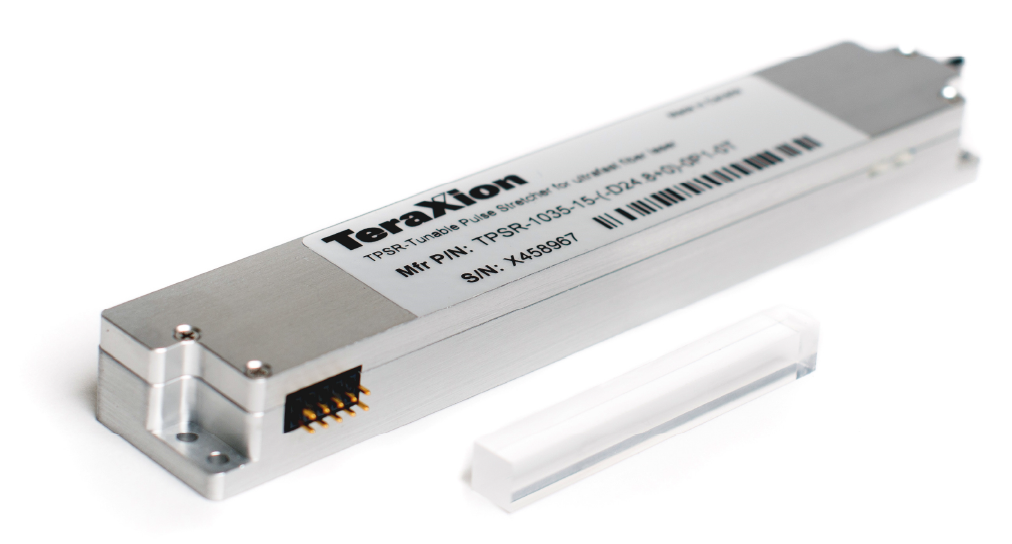

超短パルスレーザ用チャープモジュール(CM-V)は、TeraXion社の可変パルスストレッチャと、
OptiGrate社のVBGコンプレッサを組み合わせた製品です。

可変パルスストレッチャは、特定のVBGコンプレッサとの組み合わせを考慮し、作製されます。
そのため、圧縮時に、よりシンプルな光学調整をすることで、レーザの安定性を大きく改善できます。

また、どのような設計にも容易に統合可能で、柔軟性を持つソフトウェアのオプションがあります。
これにより、レーザシステムの電気的な校正を、完全に行うことができます。その結果、
サイクル時間の短縮、スループットの向上、動作コストの低減を達成できます。

2種類の標準品の仕様は、それぞれ下記のリンクよりご参照下さい。
・ フェムト秒レーザ用 45 ps/nm VBG付チャープモジュール → こちら
・ フェムト秒レーザ用 85 ps/nm VBG付チャープモジュール → こちら

■ 標準仕様
項目 仕 様
中心波長1* 1um 帯
最小入力パルス時間 ≧150 fs
FBGスペクトル形状2* カスタム可能
合計ストレッチウィンドウ ≦500 ps
VBGコンプレッサとのマッチング GD機能と位相エラーのマッチング
パルスチューニング 変換限界から最大50 psまで調整可能
分散チューニング D2, D3, D4
ファイバタイプ PMファイバ
調整可能なパルス・ストレッチャサイズ 14 x 22 x 130 mm
コントロール USB / I2 C
回折効率(VBG) 85%
サイズ(VBG) 5 x 5 x 50 mm
1* ご希望に応じ、他の波長も作製可能です。
2* ご希望に応じ、増幅器ゲインバンド幅の拡張が可能です。

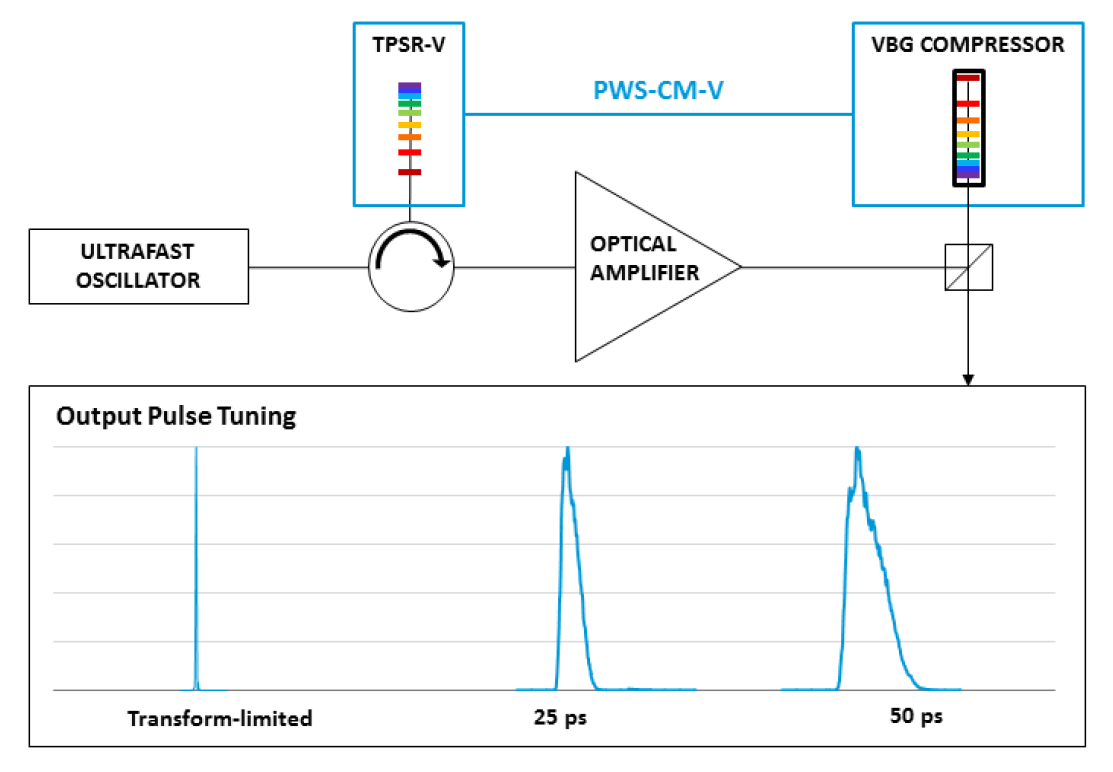

■ アンプでのCVBG使用例
VBGコンプレッサと組み合わせたチャープパルス増幅
