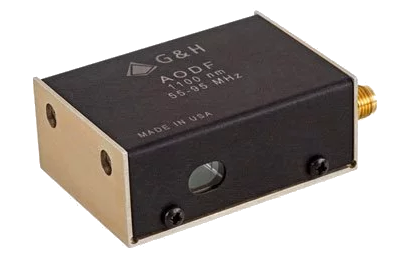

AOD
Acousto Optic Deflectors
Gooch&Housego社のFremont工場(米)では、紫外から中赤外まで優れたAOディフレクタを製造しています。

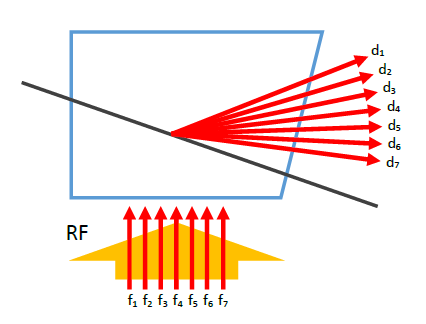

AODは、+1次光の回折角度(ブラッグ角)が、ドライバから印加されるRF周波数に対応していることを利用して、
+1次光の出力角度を自由に操作できる素子です。ガルバノスキャナのスピードを遥かに超える高速加工が可能になります。
AODを2セット組み合わせれば、XY二次元の加工ができるようになります。
対応RFドライバも優れたデジタル変調が可能で、極めて高い回折効率を得ることができます。

当社で最適なAODのご提案が可能です。まずはお問い合わせください。
必要に応じて付属製品であるRFケーブルや外部アンプ、スプリッタ―等も含めてトータルの構成をご提案致します。

 <主なアプリケーション>
レーザーアブレーション、レーザーカッティング、レーザー微細加工 等
品番 設計波長 RF周波数 偏光
(Input to Output)
回折効率 Acoustic Mode 推奨ドライバ
AO媒質 Scan角 Active Aperture
(HxL)
RF Power Acoustic Velocity
AODF 2960-UV 266nm 230-430MHz Linear 78% Longitudinal
Sapphire NA 0.8x67mm 22W 11.20mm/μs
AODF 3246-UV 355nm 130-210MHz   85% Longitudinal 6000 series
Crystal quartz 4.9mrad φ7mm 20W
AODF 3283-UV 355nm 100-120MHz   85% Longitudinal 6000 series
Crystal quartz 1.2mrad φ6mm 12W
AODF 4200-UV 266nm 135-265MHz Linear 83% Longitudinal
Fused silica 5.5mrad 1.0x60mm 5W 6.32mm/μs
AODF 4170 355nm 130-210MHz Linear 80% Longitudinal 6000 series
Crystal quartz 4.9mrad φ7mm 20W(min) 5.74mm/μs
AODF 4100-UV 364nm 75-125MHz Elliptical 75% Shear, on axis 6000 series
TeO2 29.5mrad 4x14mm 1W(max) 0.617mm/μs
AODF 4090-7 440-530nm 60-115MHz Linear 70%(min) Shear, on axis 6000 series
TeO2 44mrad φ8.5mm 1.5W(max) 0.656mm/μs
AODF 4200-VI 405-488nm 150-250MHz Linear 75% Shear, on axis 6000 series
TeO2 58mrad φ4.8mm 1W 0.710mm/μs
AODF 4100-VI 488nm 75-125MHz Elliptical 75% Slow shear(110 axis) 6000 series
TeO2 39.5mrad φ4-14mm 1.2W(max) 0.617mm/μs
AODF 3085 633-1064nm 65-105MHz Linear
TeO2 35.9mrad φ15mm   0.705mm/μs
AODF 4055-4 780-980nm 35-70MHz Linear 80% Shear, off axis 6000 series
TeO2 44.3mrad φ3.5-14mm 1W 0.656mm/μs
AODF 4210-IR 830nm 140-280MHz Linear(random) 35%(min) Longitudinal 6000 series
TeO2 27.6mrad φ2-6mm 3W 4.20mm/μs
AODF 4090-6 1064nm 72.5-107.5MHz Linear 80%(min) Shear, off axis 6000 series
TeO2 56mrad φ2mm 1.5W 0.656mm/μs
AODF 4075-IR 1065-1100nm 59-91MHz Linear(random) 70%(min) Longitudinal 6000 series
TeO2 8.1mrad φ2.5mm 4W(max) 4.20mm/μs
AODF 4070 9.4μm 50-90MHz Linear 80%(min) Longitudinal
Ge 60mrad φ9mm 120W 5.50mm/μs

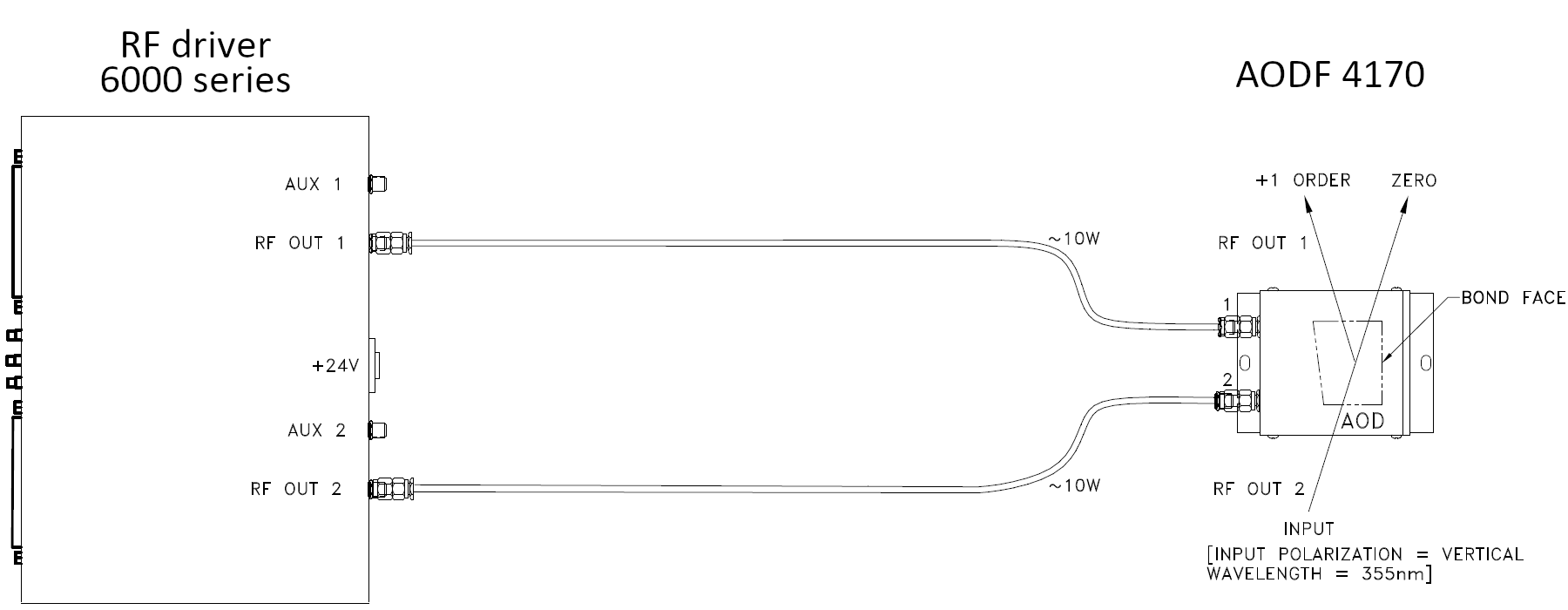

AODF 41706000 seriesのフェーズドアレイ(phased array)構成例>
