AOQS Acousto Optic Q-switch

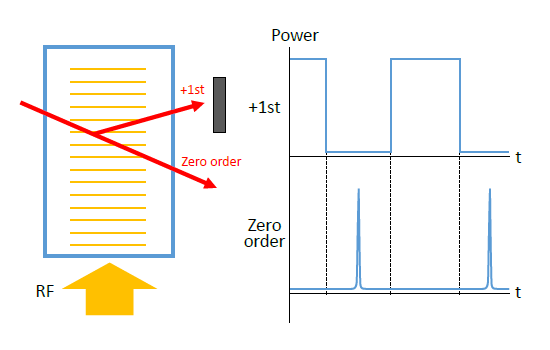

AOQスイッチは、EOQスイッチ(ポッケルスセル)と比べて低い消費電力で高い繰り返しのQスイッチングが可能です。 1次回折光で損失変調してゲインを溜め、それを解放することで0次光から強いパルスを発生させます。 QCシリーズのドライバでは、入力電圧on/off時のRF on/offの関係を逆にしたNEG動作も可能です。 ＜主なアプリケーション＞ レーザーマーキング、リソグラフィ、材料加工、外科手術用レーザー、微細加工　等

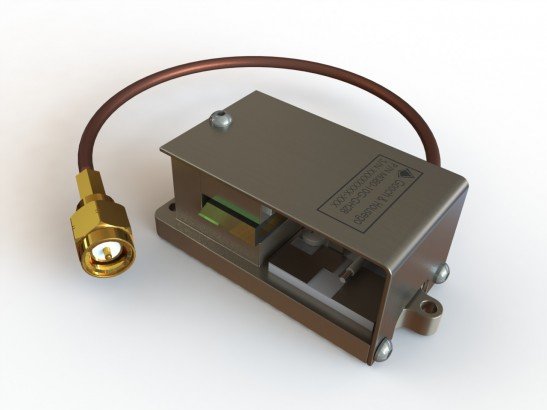

品番 設計波長 RF周波数 最大RFパワー rise/fall time AO媒質 Active Aperture 冷却方法 推奨RFドライバ I-QS080-1C10G-8-GH28 1030-1064nm 80MHz 10W 113ns/mm Crystalline quartz 1mm Conduction-cooled QC series I-QS080-1C10G-4-OS13 1030-1064nm 80MHz     Crystalline quartz 1mm Conduction-cooled   I-QS080-1.2C10G-4-GH64 1030-1064nm 80MHz     Crystalline quartz 1.2mm Conduction-cooled QC series I-QS080-0.5C10G-8-GH48 1064nm 80MHz 10W 113ns/mm Crystalline quartz 0.5mm Conduction-cooled QC series I-QS041-1.8C10G-4-GH21 1064nm 40.68MHz 20W 113ns/mm Crystalline quartz 1.8mm Conduction-cooled   I-QS041-2.1C5G-4-GH88 1064nm 40.68MHz     SF10 flint glass 2.1mm Conduction-cooled   Industry Standard Q-Switch 1064nm 24, 27.12, 40.68, 68MHz 50W cw (Compressional aboustic mode) 100W cw (Shear acoustic mode)   Fused silica 1.6, 2, 3, 4, 5, 6.5, 8mm Water-cooled MQH series Stallion Q-Switch 1064nm 24, 27.12, 40.68, 68MHz 50W cw (Compressional aboustic mode) 100W cw (Shear acoustic mode)   Fused silica 1.6, 2, 3, 4, 5, 6.5, 8mm Water-cooled MQH series Super Q-Switch 1064nm 24, 27.12MHz 2 x 50W cw 113ns/mm Crystalline quartz 1.6, 2, 3, 4, 5, 6.5mm Water-cooled 2ch MQH series VHE Q-Switch 1064nm 68MHz 100W cw   Crystalline quartz 1.6, 2.5, 2, 3, 4mm Water-cooled MQH series I-QS080-1C10H-4-OS14 1319-1342nm 80MHz 10W 113ns/mm Crystalline quartz 1mm Conduction-cooled QC series I-QS041-1.5C10V23-4-HC1 1535nm 40.68MHz     Crystalline quartz 1.5mm Conduction-cooled   I-QS080-1C10J-8-GH28 1550nm 80MHz     Crystalline quartz 1mm Conduction-cooled   I-QS041-1.8C10R3-8-S07 1800-2200nm 40.68MHz     Crystalline quartz 1.8mm Conduction-cooled   I-QS027-4C10R3-U5-IS6 1800-2200nm 27.12MHz     Crystalline quartz 4mm Water-cooled   I-QS041-2C10V5-4-HC1 1900-2100nm 40.68MHz 20W 113ns/mm Crystalline quartz 2mm Conduction-cooled QC series I-QS027-3C10V5-U5-ST3 1900-2100nm 27.12MHz     Crystalline quartz 3mm Water-cooled   ⇐AO一覧へ戻る AODはこちら AOMはこちら AOFSはこちら AOTFはこちら AOMCはこちら RFドライバはこちら
