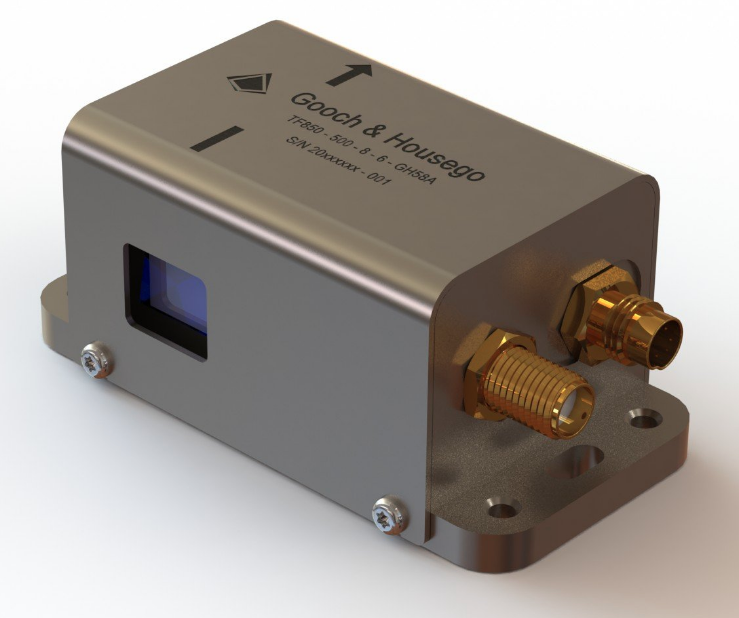

AOTF
Acousto Optic Tunable Filters
音響光学チューナブルフィルタは、電気的な制御で高速に波長のフィルタリングができる素子です。
Gooch&Housego社は高品質なTeO2結晶を自社製造しているだけでなく、アパーチャの大型化、サイドバンド抑圧、
高い透過率でフィルタリングする等の特許技術により、極めて優れたチューナブルフィルタを提供しています。

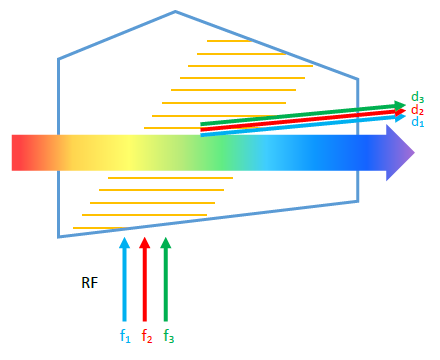

AOTFのフィルタリングは、結晶内を伝搬する超音波と波長が特定の条件の時にだけ回折することを利用しています。
様々なAOTFのラインナップがあり、用途に応じてRFドライバを含め最適なものをご提案します。
回折角度を極力小さくし、0次光と1次光をコリニアに近い状態にできるAOTFもあります。

＜主なアプリケーション＞
共焦点顕微鏡、蛍光イメージング、ハイパースペクトラルイメージング、イメージング分光、レーザー波長チューニング、波長選択、
オンラインプロセスコントロール　等
品番 設計波長 波長分解能 RF周波数 推奨ドライバ
Active aperture 回折効率 RFパワー
AOTF 2837-31 351-430nm 1.0nm 92-132MHz [Single ch] 64020-250-1ADMDFS-A
2.5mm 2.5mm 1W
AOTF 3151-01 400-650nm 2.5nm 55-100MHz [Single ch] 64020-200-2ADMDFS-A
2.5mm 2.5mm 2W
TF525-250-6-3-GH19A 400-650nm 5nm 55-110MHz [Single ch] 97-02925-32
[Multi ch※] 97-03926-12
3mm 3mm <200mW
TF550-300-4-6-GH57A 400-700nm 4nm 53-117MHz [Single ch] 97-02925-32
[Multi ch※] 97-03926-12
6mm 6mm <200mW
TF560-280-1-5-NT2 420-700nm 0.3nm 60-120MHz [Single ch] 97-02925-32
[Multi ch※] 97-03926-12
5mm 5mm <50mW
AOTF 2838-01 450-670nm 1.3nm 80-152MHz [Single ch] 64020-250-1ADMDFS-A
2.5mm 2.5mm 1W
AOTF 2885-02 450-670nm 2nm 80-152MHz [Single ch] 64020-250-1ADMDFS-A
2.5mm 2.5mm 1W
AOTF 2885-04 450-670nm 4nm 80-152MHz
2.5mm 2.5mm 3W
TF625-350-2-11-BR1A 450-800nm 1.5nm 65-135MHz
11mm 1.5nm 5W
TF850-500-10-6-GH58A 600-1100nm 10nm 49-98MHz [Single ch] 64020-200-2ADMDFS-A
6mm 6mm <1.5W
AOTF 2986-01 640-1100nm 5nm 48-86MHz [Single ch] 64020-200-2ADMDFS-A
2.5mm 2.5mm 2W
TF950-500-1-2-GH96 700-1200nm 0.6nm
2mm 2mm
AOTF 2996-01 1100-2000nm 12nm 25-50MHz [Single ch] 64020-200-2ADMDFS-A
2.5mm 2.5mm 2W
I-TF1650-1100-1-3-GH107 1100-2200nm 1.0nm
3mm 3mm
TF1875-1250-10-6-GH59A 1250-2500nm 10nm 39-81MHz
6mm 6mm 5W
I-TF2250-1500-2-3-GH107 1500-3000nm 2nm
3mm 3mm
I-TF3250-2500-3-3-GH107 2000-4500nm 3nm
3mm 3mm
※Multi chのチャンネル数： 最大8

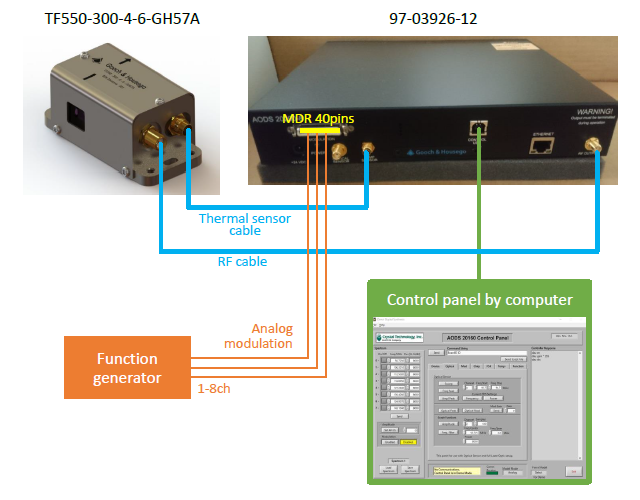

＜マルチチャンネルでアナログ変調する場合の構成例＞
